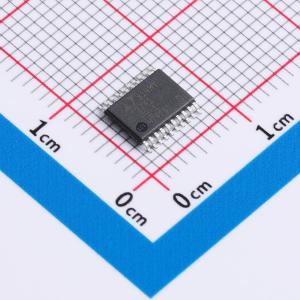

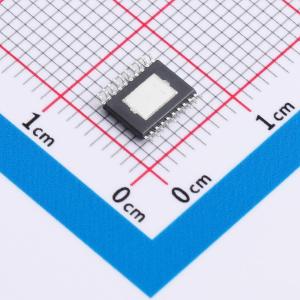

温馨提醒：图片仅供参考，商品以实物为准

LT3741EFE-1#PBF

高功率、恒定电流、恒定电压、降压型控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT3741和LT3741 - 1是固定频率同步降压式DC/DC控制器，旨在精确调节高达20A的输出电流。平均电流模式控制器可在0V至（VIN - 2V）的宽输出电压范围内保持电感电流调节
品牌名称: ADI(亚德诺)
商品型号: LT3741EFE-1#PBF
商品编号: C671324
商品封装: TSSOP-20-EP
包装方式: 管装
商品毛重: 0.302964克(g)

商品参数

商品概述

LT3741和LT3741 - 1是固定频率同步降压型DC/DC控制器，旨在精确调节高达20A的输出电流。平均电流模式控制器可在0V至（VIN - 2V）的宽输出电压范围内维持电感电流调节。调节电流由CTRL引脚的模拟电压和外部检测电阻设定。由于其独特的拓扑结构，LT3741能够提供和吸收电流。如果不需要吸收电流，或用于并联应用，请使用LT3741 - 1。调节电压和过压保护通过从输出到FB引脚的分压器设定。提供软启动功能，允许在启动期间调节电流逐渐增加。开关频率可通过RT引脚上的外部电阻或使用SYNC引脚和外部时钟信号在200kHz至1MHz范围内编程。其他特性包括用于CTRL引脚的精确外部参考电压、允许可编程欠压锁定（UVLO）迟滞的精确UVLO/EN引脚以及热关断功能。

商品特性

控制引脚可精确控制调节输出电流
±1.5%的电压调节精度
±3%的电流调节精度
6V至36V的输入电压范围
高达（VIN - 2V）的宽输出电压范围
平均电流模式控制
关断电流小于1μA
效率高达94%
用于负载电流热控制的额外引脚
热增强型4mm×4mm QFN和20引脚FE封装

应用领域

通用工业应用
超级电容充电
需要极端短路保护和/或精确输出电流限制的应用
恒流或恒压源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~36V
	输出电流	20A
	开关频率	200kHz~1MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.8mA
	开关管(内置/外置)	外置
	输出类型	可调
