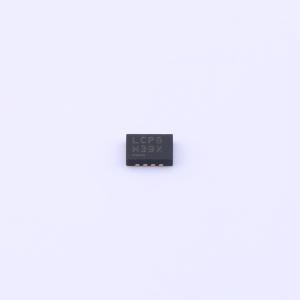

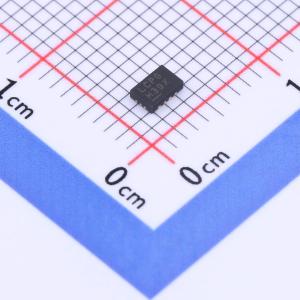

温馨提醒：图片仅供参考，商品以实物为准

LT3591EDDB#TRPBF

固定频率升压DC/DC转换器用于驱动白色LED

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 采用 3mm x 2mm DFN 封装、具有集成肖特基二极管的白光 LED 驱动器
品牌名称: ADI(亚德诺)
商品型号: LT3591EDDB#TRPBF
商品编号: C670991
商品封装: DFN-8-EP(2x3)
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

LT3591 是一种固定频率的升压 DC/DC 转换器，专门设计用于从锂离子电池驱动多达十个串联的白光 LED。LED 的串联连接提供了相同的 LED 电流，从而实现了均匀的亮度，并消除了对平衡电阻的需求。该器件具有独特的高侧 LED 电流检测功能，使其能够作为“单线电流源”工作；LED 串的一端可以任意接地，允许使用更简单的单线 LED 连接。传统的 LED 驱动器使用接地电阻来检测 LED 电流，需要两线连接到 LED 串。

高开关频率允许使用小型电感和电容。一个引脚即可实现关断和精确的 LED 调光控制。所需的外部元件很少：开路 LED 保护和肖特基二极管都包含在一个低剖面 3mm x 2mm DFN 封装内。

商品特性

从3V电源驱动多达十个白色LED
高端检测允许“单线电流源”
内置肖特基二极管
单引脚调光和关断
80:1真彩PWMTM调光范围
42V开路LED保护
1MHz开关频率
±5%参考精度
VIN范围：2.5V至12V
仅需2.2µF输出电容
低剖面8引脚DFN封装（3mm x 2mm x 0.75mm）

应用领域

手机
PDA、手持计算机
数码相机
MP3播放器
GPS接收器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.5V~12V
	开关频率	1MHz
	通道数	1
	输出电流	20mA

	属性	参数值
	调光	PWM
	特性	过压保护(OVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	5%
