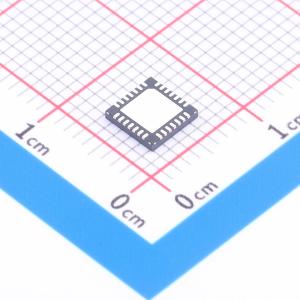

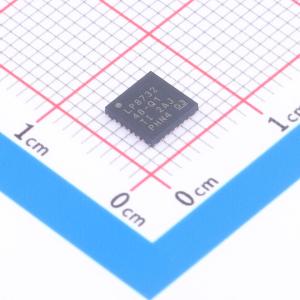

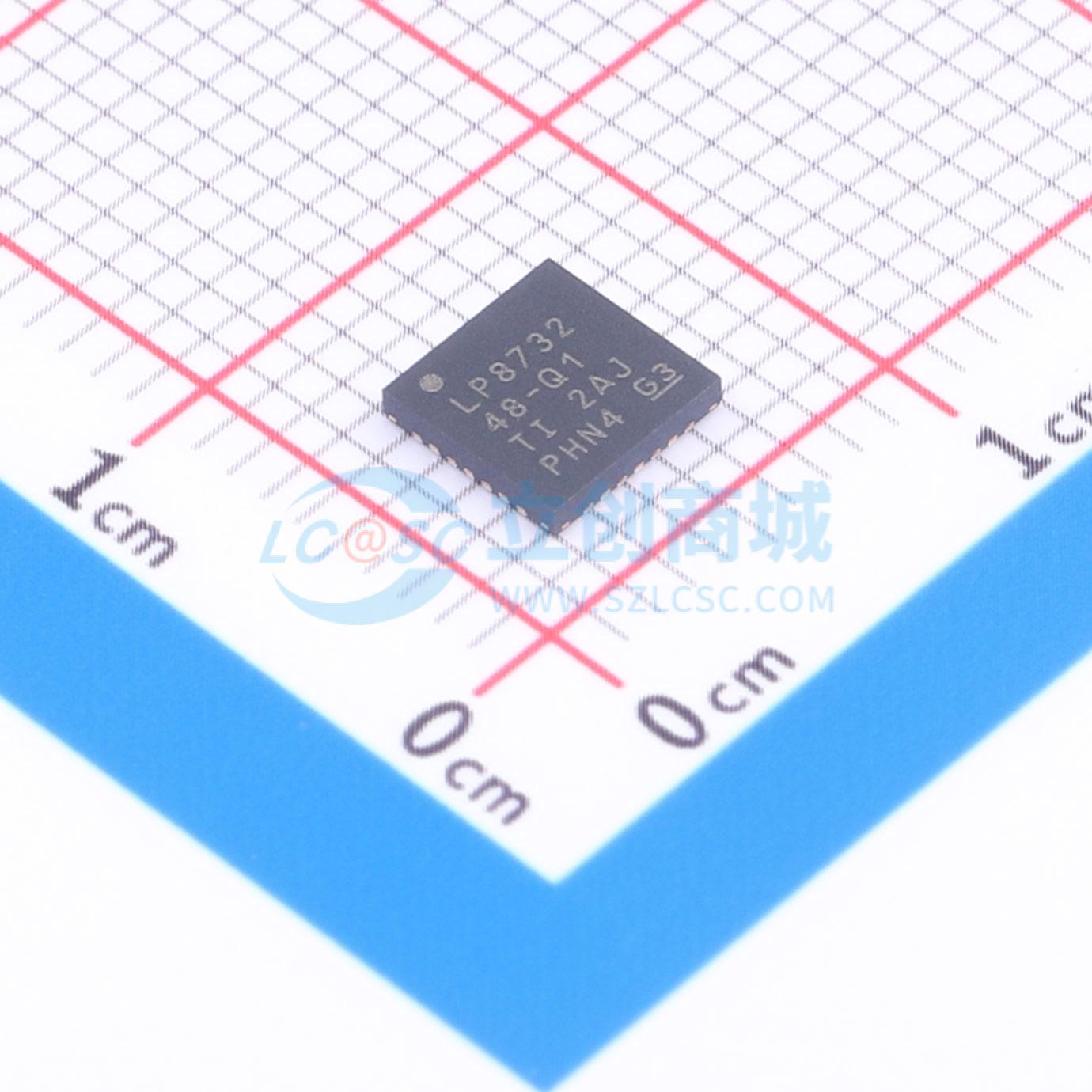

温馨提醒：图片仅供参考，商品以实物为准
LP873248RHDRQ1
双路大电流降压转换器和双路线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP8732-Q1 汽车类双通道 2A 降压转换器和双通道线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP873248RHDRQ1
- 商品编号
- C6079890
- 商品封装
- VQFN-28(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.8V~5.5V | |
| 输出电压 | 700mV~3.36V | |
| 输出电流 | 2A | |
| 开关频率 | 1.8MHz~2.2MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 4 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 58uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LP8732xx-Q1旨在满足汽车应用中的电源管理需求。该器件有两个降压型DC/DC转换器（可配置为单个双相稳压器或两个单相稳压器）、两个线性稳压器和两个通用数字输出信号。该器件通过I²C兼容串行接口和使能信号进行控制。
自动PWM/PFM（自动模式）操作与自动相位添加/切除功能相结合，可在较宽的输出电流范围内实现高效率。LP8732xx-Q1支持远程电压检测（双相配置中为差分检测），以补偿稳压器输出端与负载点（POL）之间的IR压降，从而提高输出电压的精度。此外，开关时钟可强制进入PWM模式，还能与外部时钟同步，以最大程度减少干扰。
LP8732xx-Q1器件支持可编程的启动和关断延迟及顺序，包括与使能信号同步的GPO信号。在启动和电压变化期间，该器件控制输出压摆率，以最大程度减少输出电压过冲和浪涌电流。
商品特性
- 通过AEC-Q100认证，结果如下：
- 器件温度等级1：环境工作温度范围为-40℃至+125℃
- 输入电压：2.8 V至5.5 V
- 两个高效降压型DC/DC转换器：
- 输出电压：0.7 V至3.36 V
- 每相最大输出电流2 A
- 双相配置中支持自动相位添加和切除以及强制多相操作
- 双相配置中支持远程差分反馈电压检测
- 可编程输出电压压摆率，范围为0.5 mV/μs至10 mV/μs
- 2 MHz开关频率
- 具备扩频模式和相位交错功能，可降低EMI
- 两个线性稳压器：
- 输入电压：2.5 V至5.5 V
- 输出电压：0.8 V至3.3 V
- 最大输出电流300 mA
- 可配置的通用输出信号（GPO、GPO2）
- 带可编程屏蔽功能的中断功能
- 可编程电源良好信号（PGOOD）
- 输出短路和过载保护
- 过温警告和保护
- 过压保护（OVP）和欠压锁定（UVLO）
- 28引脚、5 mm×5 mm可焊侧翼QFN封装
应用领域
- 汽车主机和仪表盘
- 汽车摄像头模块
- 环视系统ECU
- 雷达系统ECU
