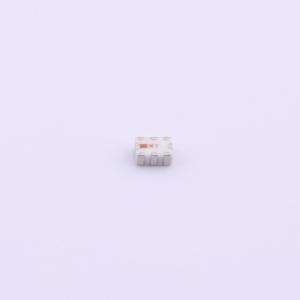

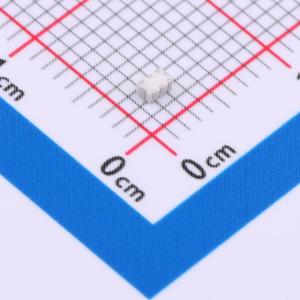

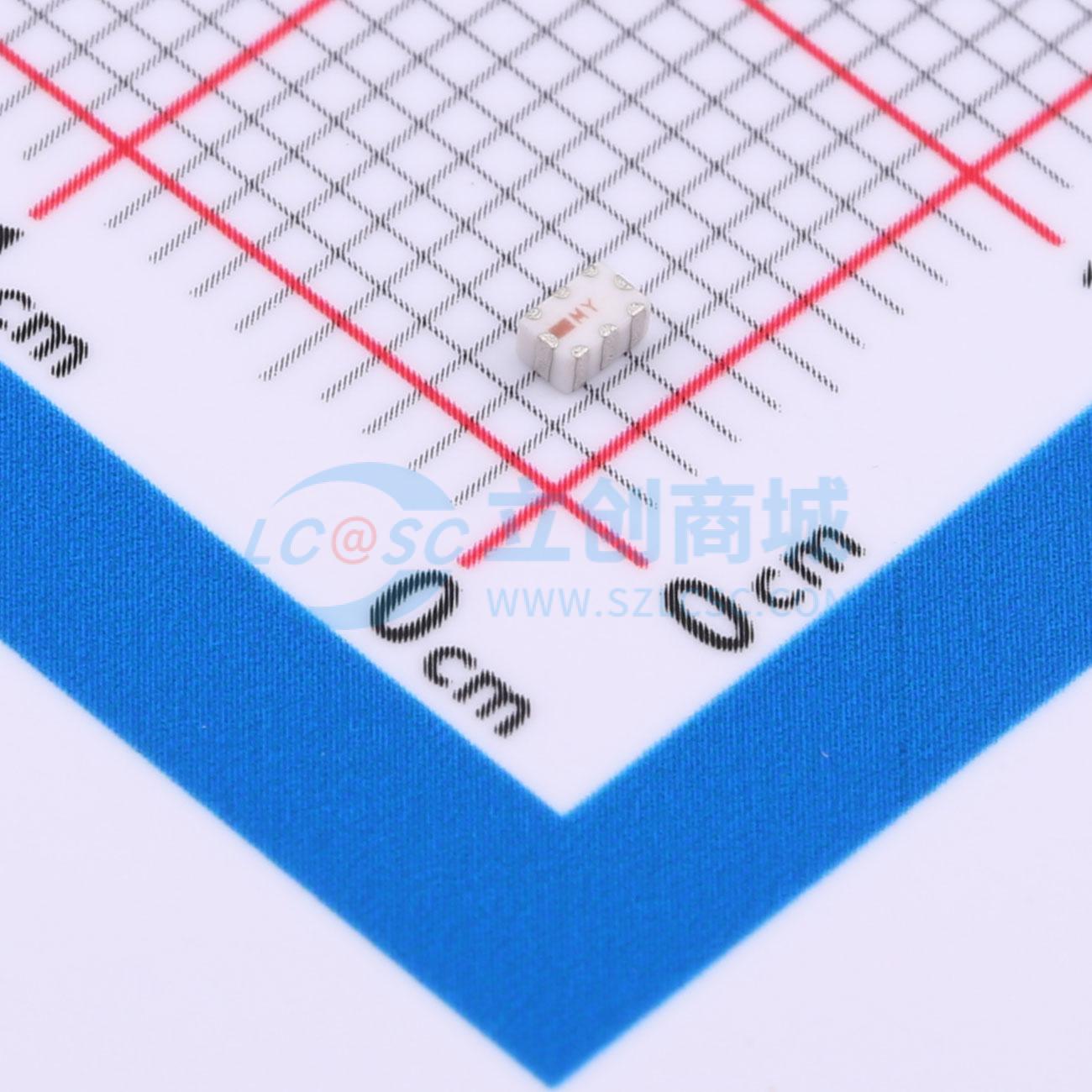

LFCG-2000+

50Ω

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款LTCC低通滤波器，通带为直流至2000 MHz，支持多种应用。该型号典型通带插入损耗为1.0 dB，由于组件之间相互作用最小的策略性布局，可提供非常好的阻带抑制。它可处理高达5.5W的射频输入功率，工作温度范围为 -55至 +125°C。该滤波器采用微小的0805陶瓷外形，带有环绕式端接，非常适合密集的PCB布局，且由于寄生效应导致的性能变化极小。
品牌名称: Mini-Circuits
商品型号: LFCG-2000+
商品编号: C6078730
商品封装: SMD-8P,2x1.2mm
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

该器件是一款LTCC低通滤波器，其通带范围从直流至2000 MHz，适用于多种应用场景。该型号在通带内具有1.0 dB的典型插入损耗，并凭借精心设计的布局和元件间极小的相互作用，实现了优异的阻带抑制性能。它可处理高达5.5W的射频输入功率，工作温度范围宽达-55至+125℃。该滤波器采用微小的0805陶瓷封装形式，带有环绕式端子，非常适合高密度PCB布局，并且由于寄生效应引起的性能变化极小。

商品特性

低损耗，典型值为1.0 dB
优异的抑制性能，典型值为50 dB
出色的功率处理能力，达5.5W
极小的0805尺寸（0.079"×0.049"×0.037"）
温度稳定的LTCC结构

应用领域

测试与测量
电信与宽带无线应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	陶瓷滤波器
	滤波器类型	低通滤波器
	带宽	0MHz~2000MHz
	截止频率	2.35GHz

	属性	参数值
	插入损耗	1dB
	衰减	20dB
	阻抗	50Ω
	工作温度	-55℃~+125℃
