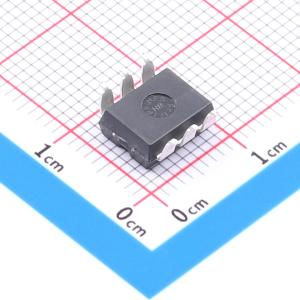

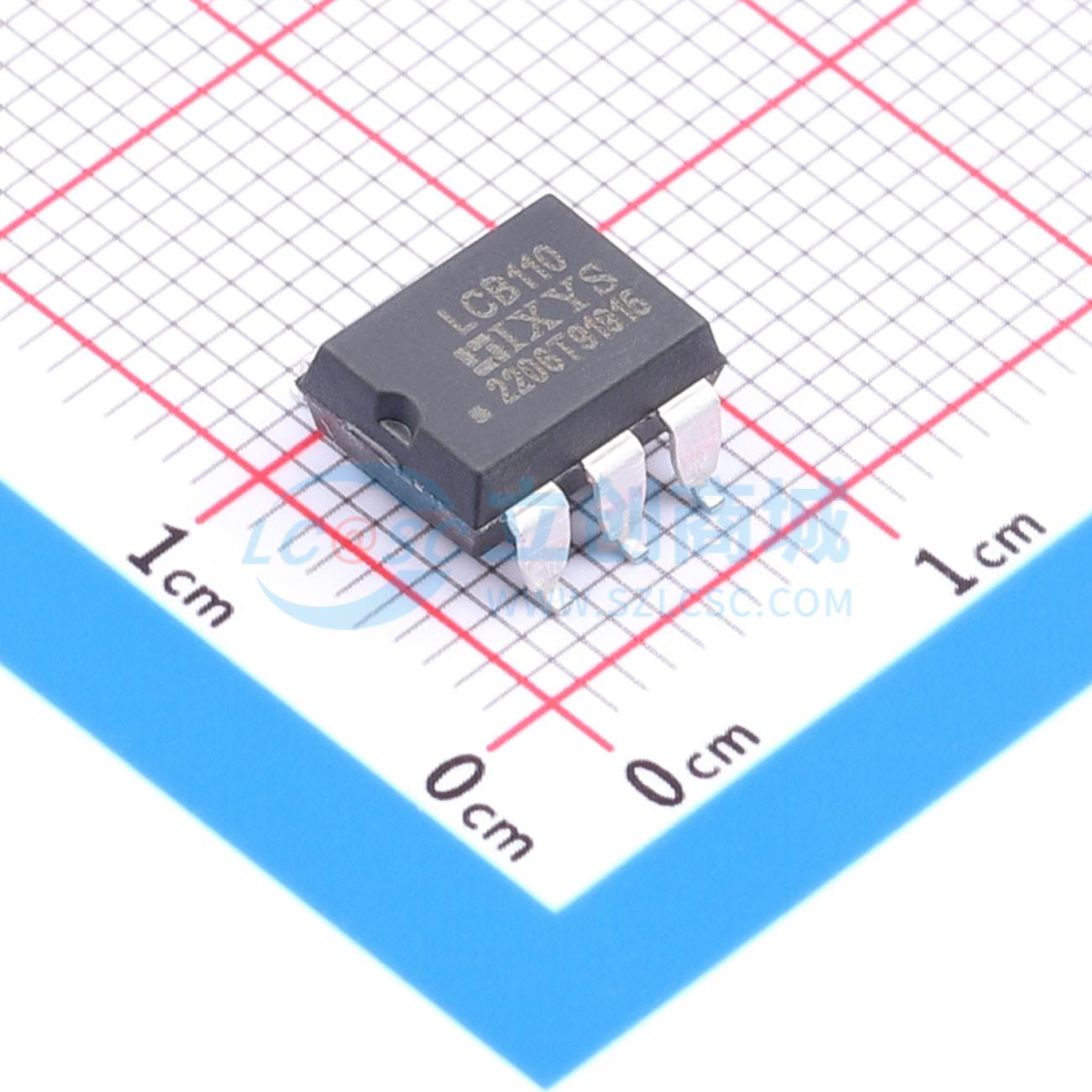

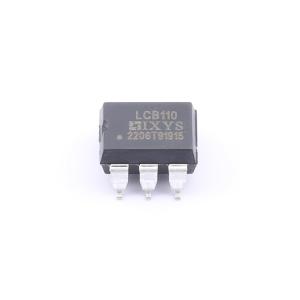

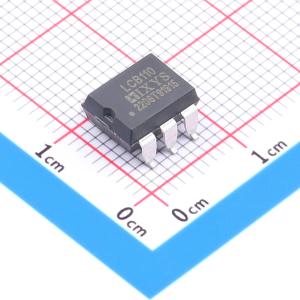

LCB110STR
单极常闭继电器，具备光耦合输出、低导通电阻、低驱动功率、无EMI/RFI干扰、小封装等特点，适用于多种应用场景
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- LCB110STR
- 商品编号
- C6078642
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常闭:1B(单刀单掷-常闭) | |
| 连续负载电流 | 120mA | |
| 负载电压 | - | |
| 正向压降(Vf) | 1.2V | |
| 正向电流(If) | 5mA | |
| 导通电阻 | 35Ω | |
| 隔离电压(Vrms) | 3.75kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 380us | |
| 截止时间(Toff) | 930us | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 800mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
LCB110是一种单刀常闭（1-Form-B）继电器，采用光电耦合MOSFET技术提供3750 Vrms的输入到输出隔离。其光电耦合输出采用专利OptoMOS架构，并由高效的红外LED控制。LCB110具有低导通电阻，非常适合大多数需要常闭继电器的应用。
商品特性
- 3750 Vrms 输入/输出隔离
- 低驱动功率要求
- 符合 FCC 标准
- 符合 VDE 标准
- 无 EMI/RFI 产生
- 小巧的 6 引脚封装
- 提供表面贴装卷带版本
应用领域
- 电信通信
- 电信交换提示/环路电路
- 调制解调器切换（笔记本、便携式、袖珍型）
- 摘挂开关拨号脉冲
- 地址启动
- 振铃注入
- 仪器仪表
- 多路复用器
- 数据采集
- 电子交换
- 输入/输出子系统
- 表计（瓦时、水、气）
- 医疗设备-患者/设备隔离
- 安全
- 工业控制
