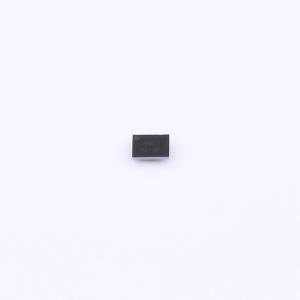

温馨提醒：图片仅供参考，商品以实物为准

LC709209FXE-01TBG

单节锂离子/聚合物电池电量计

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LC709209F 是一款用于单节锂离子/聚合物电池的电量计（换言之，即电量计 IC、电量监测器、电池监测器或电池电量计）。它是我们智能锂电池电量计系列的一部分，该系列电量计采用名为 HG - CVR2 的独特算法来测量电池的相对荷电状态（RSOC）。即使在不稳定条件下（例如电池温度变化、负载变化、老化和自放电），HG - CVR2 算法也能提供准确的 RSOC 信息。准确的 RSOC 有助于延长便携式设备的运行时间。HG - CVR2 算法的电量计功能使其在各种应用中具有高度适用性。该器件在插入电池后，只需设置几个参数即可立即开始电池测量，无需进行可能会使应用开发过程复杂化的长时间学习周期。该器件还通过报警功能和向应用处理器报告电池健康状态（SOH）来支持电池安全。2 μA 的工作消耗电流非常低，使其适用于可穿戴设备和 1 串 N 并电池等应用。
品牌名称: onsemi(安森美)
商品型号: LC709209FXE-01TBG
商品编号: C6078597
商品封装: WLCSP-12(1.5x1.9)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

LC709209F 是一款用于单节锂离子/聚合物电池的电量计（换言之，即电量计 IC、电量监测器、电池监测器或电池电量计）。它是我们智能锂电池电量计系列的一部分，该系列电量计采用名为 HG - CVR2 的独特算法来测量电池的相对荷电状态（RSOC）。即使在不稳定条件下（例如电池温度变化、负载变化、老化和自放电），HG - CVR2 算法也能提供准确的 RSOC 信息。准确的 RSOC 有助于延长便携式设备的运行时间。HG - CVR2 算法的电量计功能使其在各种应用中具有高度适用性。该器件在插入电池后，只需设置几个参数即可立即开始电池测量，无需进行可能会使应用开发过程复杂化的长时间学习周期。该器件还通过报警功能和向应用处理器报告电池健康状态（SOH）来支持电池安全。2 μA 的工作消耗电流非常低，使其适用于可穿戴设备和 1 串 N 并电池等应用。

商品特性

HG - CVR2 算法技术
占用空间小：无需电流感测电阻
老化电池的 RSOC 测量准确
通过自动误差收敛实现稳定测量
电池插入后立即进行准确测量
无需学习周期
低功耗
2 μA 工作模式电流
独立立即开始测量
将测量所需的初始设置值存储在内部非易失性存储器中
即使突然掉电也能继续测量
通过 RSOC/电压/温度报警功能提高电池安全性
电池寿命测量：SOH/循环次数/运行时间
剩余时间估算：充满时间/放空时间
两个温度输入
用于感测 NTC 热敏电阻的输入
通过 I²C 接口
I²C 接口（支持高达 400 kHz）
这些器件无铅、无卤素/无溴化阻燃剂，符合 RoHS 标准

应用领域

电池组
可穿戴设备/IoT 设备
智能手机/PDA 设备
数码相机
便携式游戏机
USB 相关设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.5V~5V
	电池类型	锂电池
	电池节数	1

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	2uA
	接口类型	I2C
