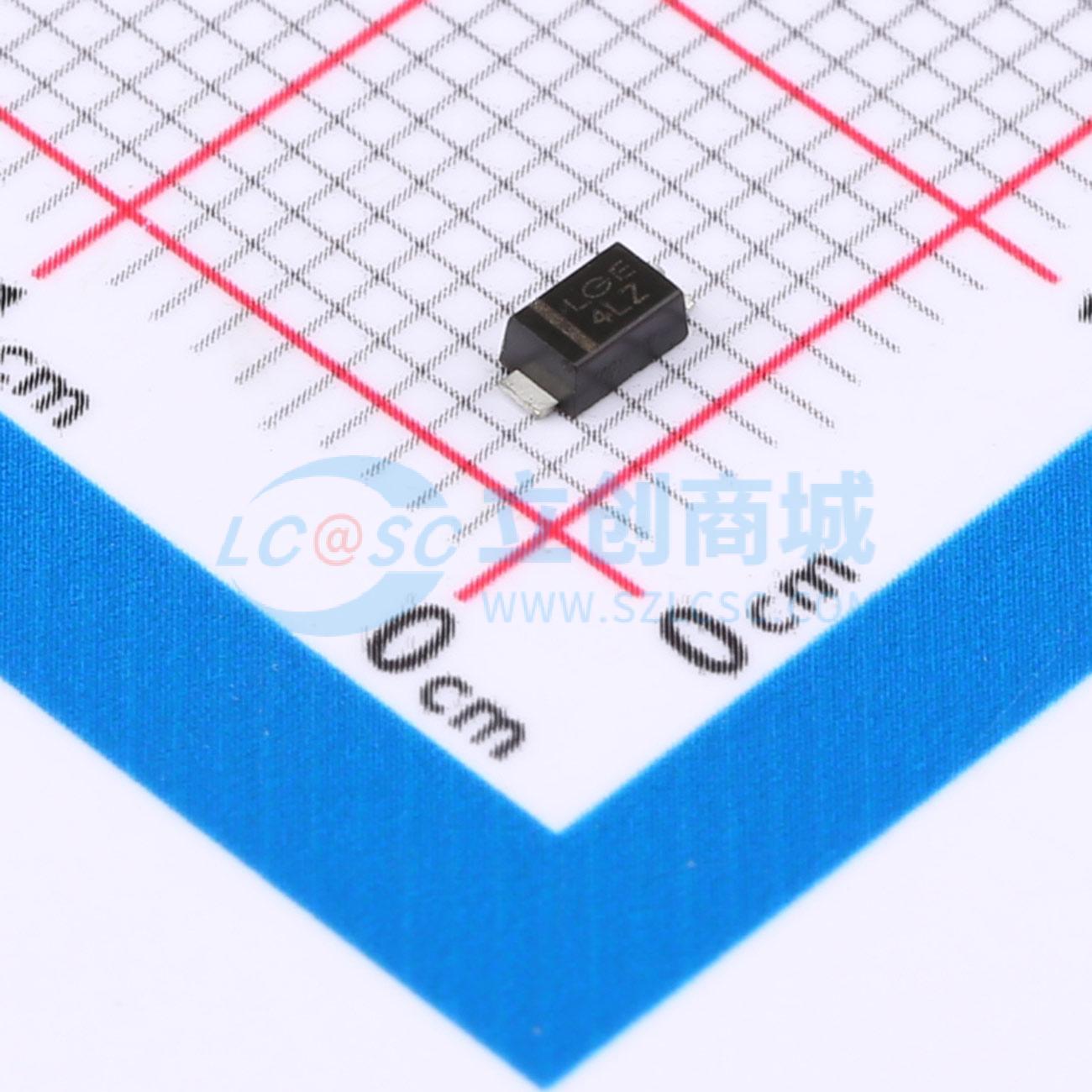

温馨提醒：图片仅供参考，商品以实物为准
SMF4L24A
瞬态电压抑制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：最大400W峰值脉冲能力，波形为10/1000μs，重复率（占空比）为0.01%。 低电感，出色的钳位能力。 适用于表面贴装应用，以优化电路板空间。应用：手机、便携式设备、商用机器、电源和其他消费应用中I/O接口、VCC总线和其他易受影响电路的保护
- 品牌名称
- LGE(鲁光)
- 商品型号
- SMF4L24A
- 商品编号
- C6077528
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.0697克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 10.3A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W | |
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 采用10/1000 μs波形时，最大峰值脉冲能力为400 W，重复率（占空比）：0.01%
- 低电感，出色的钳位能力
- 适用于表面贴装应用，以优化电路板空间
- 典型故障模式为因过压或过流导致短路
- 依据JEDEC JESD201A标准的表4a和4c进行晶须测试
- IEC-61000-4-2 ESD防护等级：空气放电30 KV，接触放电30 KV
- 依据IEC61000-4-2标准对数据线进行ESD保护
- 依据IEC-61000-4-4标准对数据线进行EFT保护
- 快速响应时间：从0 V到最小击穿电压（VBRmin）通常小于1.0 ns
- 玻璃钝化结
- 内置应力释放结构
- 无卤且符合RoHS标准
应用领域
- 用于保护手机、便携式设备、商用机器、电源及其他消费类应用中的I/O接口、VCC总线和其他易受影响的电路。
