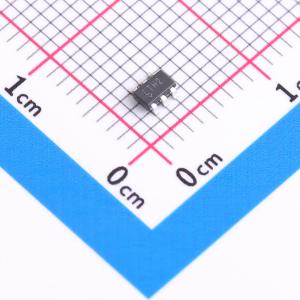

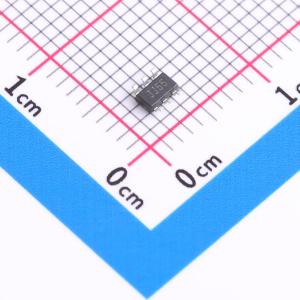

温馨提醒：图片仅供参考，商品以实物为准

LT3465ES6#TRPBF

采用 ThinSOT 封装并内置肖特基二极管的 1.2MHz / 2.4MHz 白光 LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是升压 DC/DC 转换器，用于从锂离子电池驱动多达六个串联的 LED。LED 串联连接可提供相同的 LED 电流，无需镇流电阻。该设备集成了竞品设备外部所需的肖特基二极管。其他功能包括 LED 断开时的输出电压限制、单引脚关断和调光控制。以 1.2MHz 开关频率工作，允许使用小型外部组件。采用 6 引脚 SOT-23（ThinSOT）封装。
品牌名称: ADI(亚德诺)
商品型号: LT3465ES6#TRPBF
商品编号: C670584
商品封装: TSOT-23-6L
包装方式: 编带
商品毛重: 0.046282克(g)

商品参数

商品概述

LT3465/LT3465A 是升压型 DC/DC 转换器，设计用于从锂离子电池驱动多达六个串联的 LED。LED 的串联连接提供了相同的 LED 电流，并消除了对平衡电阻的需求。这些设备集成了在竞争产品中需要外部添加的肖特基二极管。其他特性包括当 LED 断开时输出电压限制、单引脚关断和调光控制。LT3465 具有内部软启动功能。

LT3465 的开关频率为 1.2MHz，允许使用小型外部元件。更快的 LT3465A 的开关频率为 2.4MHz。恒定频率切换可降低输入噪声并减小输出电容。对于 3、4 或 5 个 LED 的应用，仅需 0.22µF 的电容。

LT3465 和 LT3465A 提供低剖面（1mm）6 引脚 SOT-23（ThinSOTTM）封装。

商品特性

固有匹配的LED电流
从3.6V电源驱动多达六个LED
不需要外部肖特基二极管
1.2MHz开关频率（LT3465）
超过AM广播频段的2.4MHz开关频率（LT3465A）
VIN范围：2.7V至16V
VOUT(MAX) = 30V
自动软启动（LT3465）
开路LED保护
高效率：81%（LT3465）79%（LT3465A）典型值
仅需0.22µF输出电容
低剖面（1mm）SOT-23

应用领域

手机
PDA、手持计算机
数码相机
MP3播放器
GPS接收器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.7V~16V
	开关频率	1.2MHz
	通道数	1
	输出电压	30V

	属性	参数值
	输出电流	225mA
	调光	PWM
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
