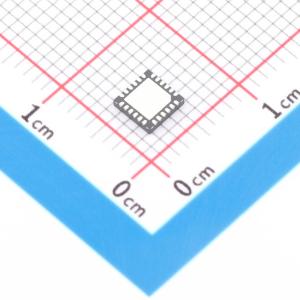

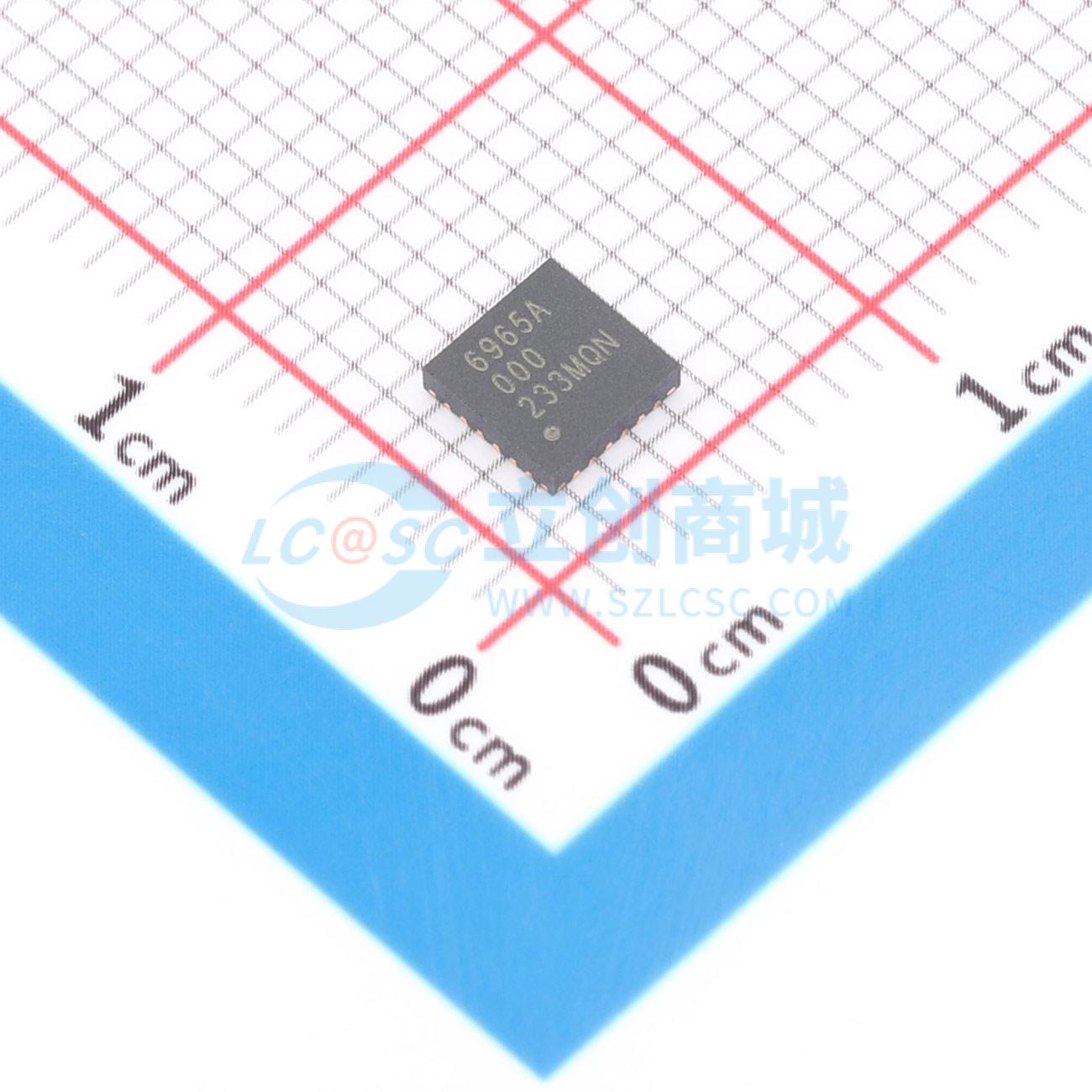

5P49V6965A000NLGI8
5P49V6965A000NLGI8
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款可编程时钟发生器，适用于高性能消费、网络、工业、计算和数据通信应用。配置可以存储在片上一次性可编程 (OTP) 存储器中，也可以使用 I²C 接口进行更改。频率由单个参考时钟产生。参考时钟可以来自两个冗余时钟输入之一。无毛刺手动切换功能允许在正常操作期间选择其中一个冗余时钟。两个选择引脚允许最多对四种不同的配置进行编程，并可使用处理器 GPIO 或自举访问。不同的选择可用于不同的操作模式（全功能、部分功能、部分断电）、区域标准（美国、日本、欧洲）或系统生产裕度测试。该设备可以配置为使用两个 I²C 地址之一，以允许在系统中使用多个设备。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- 5P49V6965A000NLGI8
- 商品编号
- C6076064
- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.182235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 接口类型 | I2C | |
| 最大输出频率 | 350MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.71V~1.89V；3.135V~3.465V；2.375V~2.625V | |
| 输出通道数 | 4 | |
| 工作温度 | -40℃~+85℃ |
商品概述
5P49V6965是一款可编程时钟发生器，适用于高性能消费、网络、工业、计算和数据通信应用。配置可存储在片上一次性可编程（OTP）存储器中，也可通过I²C接口进行更改。这是第六代可编程时钟技术（VersaClock 6E）。 频率由单个参考时钟生成。参考时钟可来自两个冗余时钟输入之一。无毛刺手动切换功能允许在正常运行期间选择其中一个冗余时钟。 两个选择引脚允许最多对四种不同配置进行编程，并可通过处理器GPIO或自举方式访问。不同的选择可用于不同的操作模式（全功能、部分功能、部分掉电）、地区标准（美国、日本、欧洲）或系统生产裕量测试。该器件可配置为使用两个I²C地址之一，以便在系统中使用多个器件。
商品特性
- 灵活的1.8V、2.5V、3.3V电源轨
- 高性能、低相位噪声PLL，输出典型相位抖动<0.5ps RMS
- 四组内部OTP存储器
- 可在系统内或工厂进行编程
- 两个选择引脚可通过处理器GPIO或自举方式访问
- I²C串行编程接口
- 0xD0或0xD4 I²C地址选项，允许在同一系统中配置多个器件
- 参考LVCMOS输出时钟
- 四组通用输出对可单独配置：
- 差分（LVPECL、LVDS或HCSL）
- 两个单端（两个同相LVCMOS或反相180度）
- 1/0 VDD可混合搭配，支持1.8V（LVDS和LVCMOS）、2.5V或3.3V
- 输出频率范围：
- LVCMOS时钟输出：1kHz至200MHz
- LVDS、LVPECL、HCSL差分时钟输出：1kHz至350MHz
- 带手动切换功能的冗余时钟输入
- 可编程输出使能或掉电模式
- 采用4×4 mm 24-VFQFPN封装
- 工业温度范围-40℃至+85℃
应用领域
- 以太网交换机/路由器
- PCI Express 1.0 / 2.0 / 3.0 / 4.0 开启扩频，PCI Express 1.0 / 2.0 / 3.0 / 4.0 / 5.0 关闭扩频
- 广播视频/音频定时
- 多功能打印机
- 处理器和FPGA时钟
- 任意频率时钟转换
- MSAN/DSLAM/PON
- 光纤通道、SAN
- 电信线卡
- 激光距离传感
