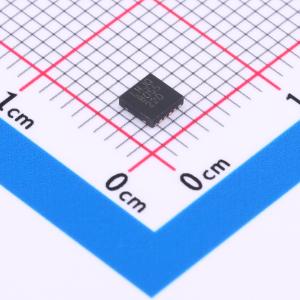

温馨提醒：图片仅供参考，商品以实物为准

LT3093IDD#PBF

–20V、200mA、超低噪声、超高 PSRR 负线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT3093是一款高性能低压差负线性稳压器，具有超低噪声和超高电源抑制比（PSRR）架构，适用于对噪声敏感的应用供电。该器件可轻松并联使用，以进一步降低噪声、增加输出电流并分散PCB上的热量。LT3093在典型190mV的压差电压下可提供200mA的电流
品牌名称: ADI(亚德诺)
商品型号: LT3093IDD#PBF
商品编号: C670488
商品封装: WDFN-12-EP(3x3)
包装方式: 管装
商品毛重: 0.03克(g)

商品参数

商品概述

LT3093是一款高性能低压差负线性稳压器，采用超低噪声和超高电源抑制比（PSRR）架构，适用于对噪声敏感的应用供电。该器件可轻松并联，以进一步降低噪声、增加输出电流并在印刷电路板（PCB）上分散热量。 LT3093在典型的190mV压差电压下可提供200mA电流。工作静态电流标称值为2.35mA，关断时降至3µA。该器件的宽输出电压范围（0V至 - 19.5V）误差放大器以单位增益工作，无论编程输出电压如何，均可提供几乎恒定的输出噪声、PSRR、带宽和负载调整率。其他特性包括双极性使能引脚、可编程电流限制、快速启动能力以及可编程电源正常指示输出电压调节情况。该稳压器集成了跟踪功能，可控制上游电源，以保持LT3093两端的恒定电压，从而最大限度地降低功耗并优化PSRR。使用最小4.7µF陶瓷输出电容时，LT3093可保持稳定。内置保护功能包括带折返的内部电流限制和带迟滞的热限制。LT3093提供热增强型12引脚MSOP和3mm × 3mm DFN封装。

商品特性

超低均方根（RMS）噪声：0.8µVRMS（10Hz至100kHz）
超低点噪声：10kHz时为2.2nV/√Hz
超高PSRR：1MHz时为73dB
输出电流：200mA
宽输入电压范围： - 1.8V至 - 20V
单电容改善噪声和PSRR
100µA SET引脚电流：初始精度±1%
单电阻设置输出电压
可编程电流限制
低压差电压：190mV
输出电压范围：0V至 - 19.5V
可编程电源正常指示和快速启动
双极性精密使能/欠压锁定（UVLO）引脚
VIOC引脚控制上游稳压器，以最大限度地降低功耗并优化PSRR
最小输出电容：4.7µF陶瓷电容
12引脚MSOP和3mm × 3mm DFN封装

应用领域

射频（RF）和精密电源
极低噪声仪器
高速/高精度数据转换器
医疗应用：诊断和成像
开关电源的后置稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	20V
	输出电压	0V~19.5V
	输出电流	200mA
	电源纹波抑制比(PSRR)	73dB@(1MHz)
	压差	190mV@(200mA)

	属性	参数值
	静态电流(Iq)	2.35mA
	噪声	0.8uVrms
	特性	PG脚；短路保护；过热保护；欠压锁定；过流保护；带使能
	工作温度	-40℃~+125℃@(Tj)
	输出极性	负极
	输出通道数	1
