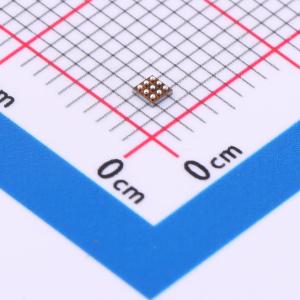

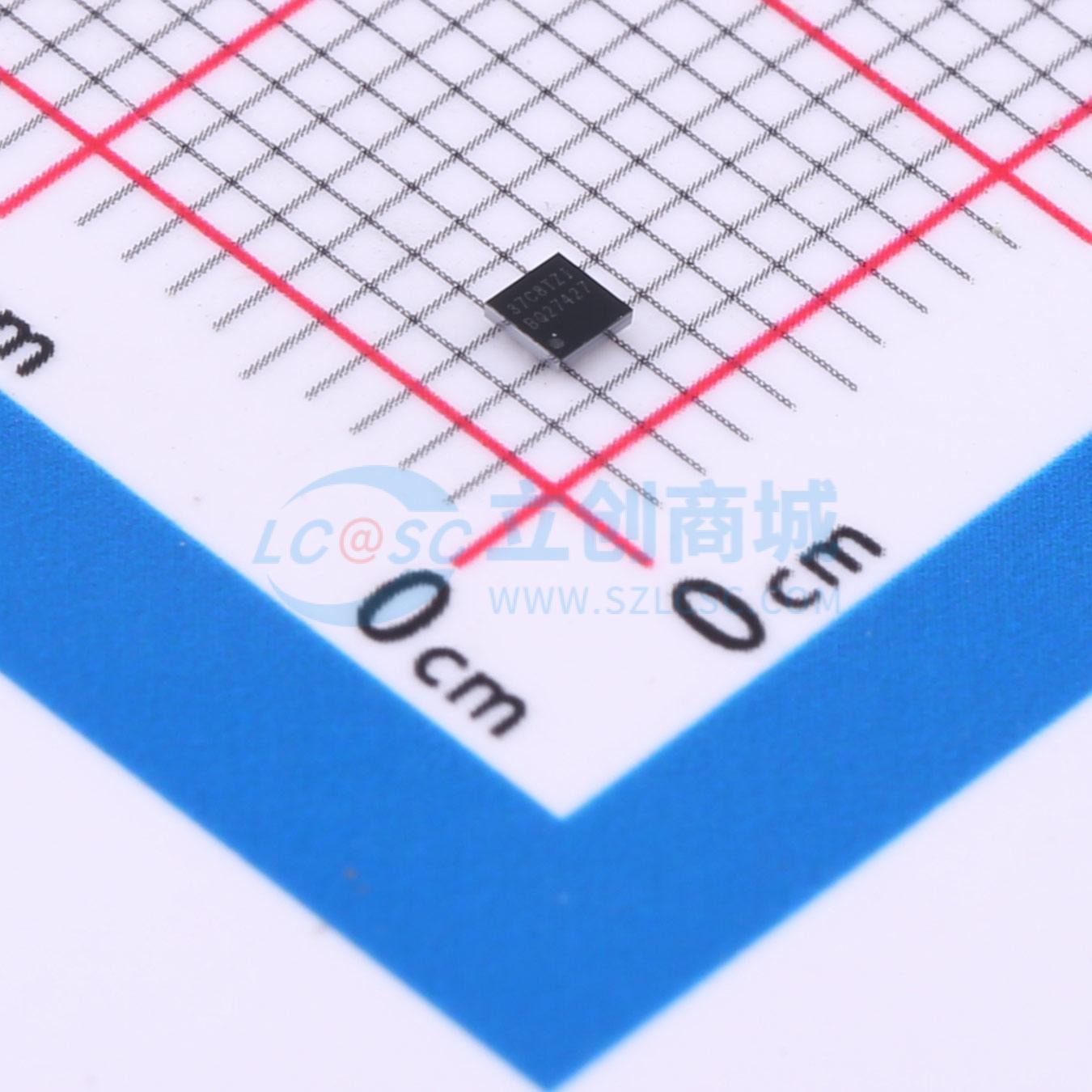

BQ27427YZFR
集成检测电阻的系统端ImpedanceTrack电量计
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ27427 具有预编程化学成分和集成感应电阻器的单芯电池电量监测计
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ27427YZFR
- 商品编号
- C6075475
- 商品封装
- DSBGA-9
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 监测芯片 | |
| 工作电压 | 2.45V~4.5V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 50uA | |
| 接口类型 | I2C |
商品概述
BQ27427电池电量计是一款单节电量计，所需的用户配置和系统微控制器固件开发极少，可实现系统快速启动。 预先编程了三种化学特性曲线，以减少用户配置，并帮助管理不同电池化学特性项目的客户库存。BQ27427电池电量计的睡眠功耗极低，可延长电池续航时间。可配置的中断有助于节省系统功耗，并使主机无需持续轮询。通过外部热敏电阻可实现精确的温度感测。 BQ27427电池电量计采用获得专利的阻抗跟踪™算法进行电量计量，并提供剩余电池容量（mAh）、充电状态（%）和电池电压（mV）等信息。 使用BQ27427电量计进行电池电量计量时，对于可拆卸电池组或嵌入式电池电路，仅需连接PACK+（P+）和PACK–（P–）。其采用小巧的9球、1.62 mm x 1.58 mm、0.5 mm间距的NanoFree™芯片级封装（DSBGA），非常适合空间受限的应用。
商品特性
- 单节锂离子电池电量计
- 位于系统板上
- 支持嵌入式或可拆卸电池
- 通过集成LDO直接由电池供电
- 集成低值感测电阻（7 mΩ）
- 在正常模式（50 μA）和睡眠模式（9 μA）下的功耗超低
- 基于获得专利的阻抗跟踪™技术进行电池电量计量
- 为4.2-V、4.35-V和4.4-V电池提供三种可选的预编程曲线
- 通过平滑滤波器报告剩余容量和充电状态（SOC）
- 自动适应电池老化、自放电、温度和倍率变化
- 估算电池健康状态（老化情况）
- 微控制器外设接口支持：400-kHz I²C串行接口
- 可配置的SOC中断或电池电量低数字输出警告
- 内部温度传感器、主机上报温度或外部热敏电阻
应用领域
- 智能手机、功能手机和平板电脑
- 可穿戴设备
- 楼宇自动化
- 便携式医疗/工业手持设备
- 便携式音频设备
- 游戏机
