温馨提醒：图片仅供参考，商品以实物为准

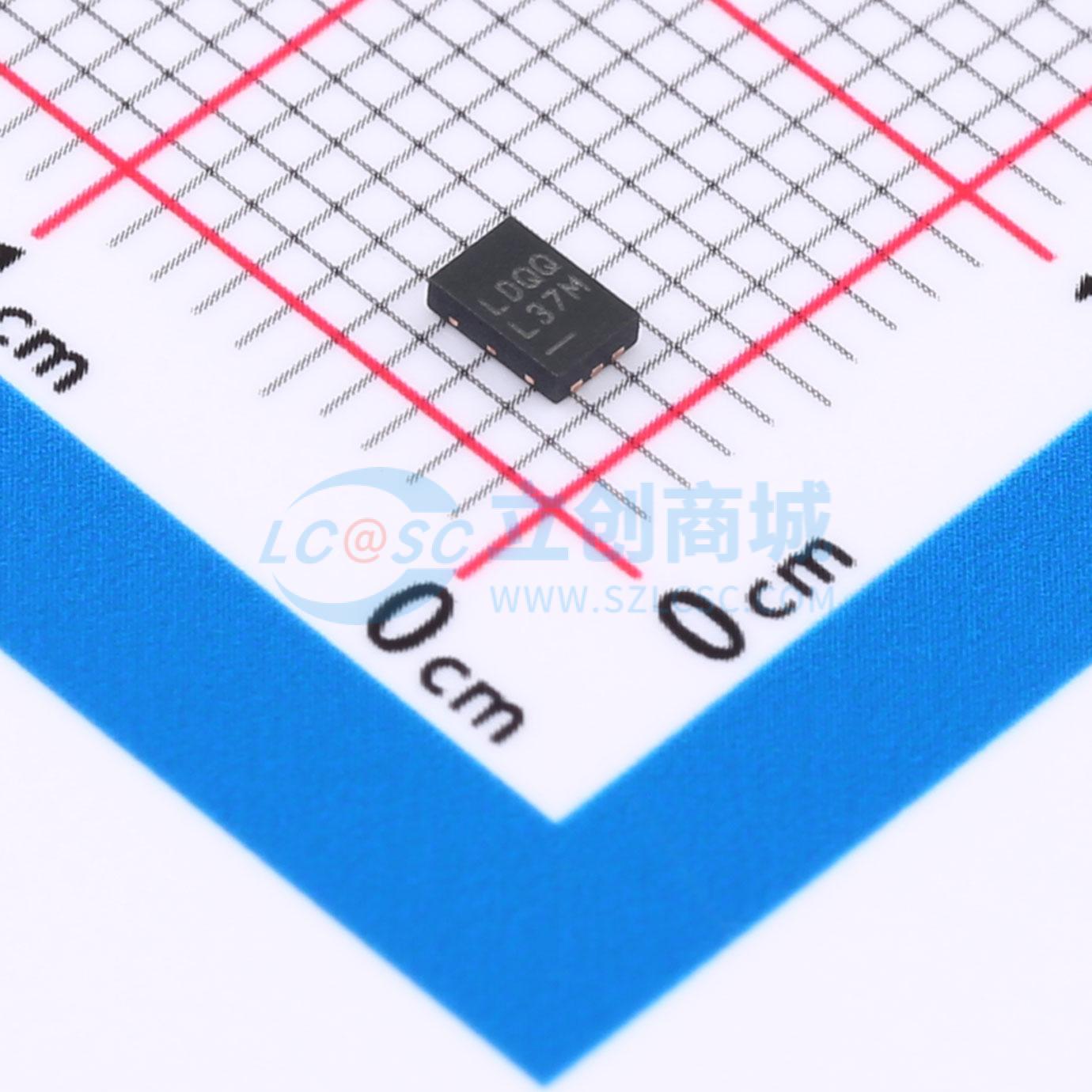

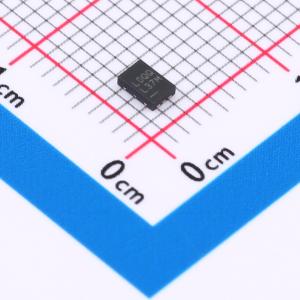

LT3085EDCB#TRPBF

可调 500mA 单电阻器低压差稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款500mA低压差线性稳压器，可并联使用以增加输出电流或在表面贴装板上散热。它被设计为精密电流源和电压跟随器，适用于许多需要大电流、可调节至零且无需散热片的应用。当与第二个电源一起使用时，该器件还引出了传输晶体管的集电极，以实现低至275mV的低压差操作。该产品的一个关键特性是能够提供宽输出电压范围
品牌名称: ADI(亚德诺)
商品型号: LT3085EDCB#TRPBF
商品编号: C670369
商品封装: DFN-6-EP(2x3)
包装方式: 编带
商品毛重: 0.245455克(g)

商品参数

商品概述

LT3085是一款500mA的低压差线性稳压器，可并联使用以增加输出电流，或在表面贴装电路板上分散热量。该新型稳压器被设计为精密电流源和电压跟随器，适用于许多需要大电流、可调节至零电压且无需散热片的应用场景。当与第二个电源配合使用时，该器件还引出了传输晶体管的集电极，可实现低至275mV的低压差工作。 LT3085的一个关键特性是能够提供较宽的输出电压范围。通过单个电阻设置参考电流，输出电压可被编程为0至36V之间的任意电平。LT3085在输出端使用2.2µF电容时能保持稳定，并且该IC使用小型陶瓷电容，无需像其他稳压器那样额外增加ESR。内部保护电路包括限流和热保护。LT3085提供8引脚MSOP封装和低外形（0.75mm）6引脚2mm×3mm DFN封装（两种封装均带有裸露焊盘，以改善热性能）。

商品特性

输出可并联以实现更大电流和热量分散
输出电流：500mA
单个电阻设置输出电压
SET引脚电流初始精度为1%
输出可调节至0V
限流值随温度保持恒定
低输出噪声：40µVRMS（10Hz至100kHz）
宽输入电压范围：1.2V至36V
低压差电压：275mV
负载调整率<1mV
线性调整率<0.001%/V
最小负载电流：0.5mA
最小2.2µF陶瓷电容即可保持稳定
带折返功能的限流和过温保护
8引脚MSOP和6引脚2mm×3mm DFN封装
通过AEC - Q100汽车应用认证

应用领域

大电流全表面贴装电源
高效线性稳压器
开关电源的后置稳压器
低元件数量的可变电压电源
低输出电压电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	36V
	输出电压	0V~36V
	输出电流	500mA
	电源纹波抑制比(PSRR)	90dB@(120Hz)
	压差	275mV

	属性	参数值
	静态电流(Iq)	-
	噪声	40uVrms
	特性	短路保护；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
