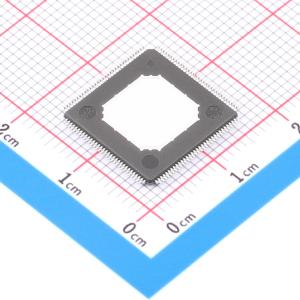

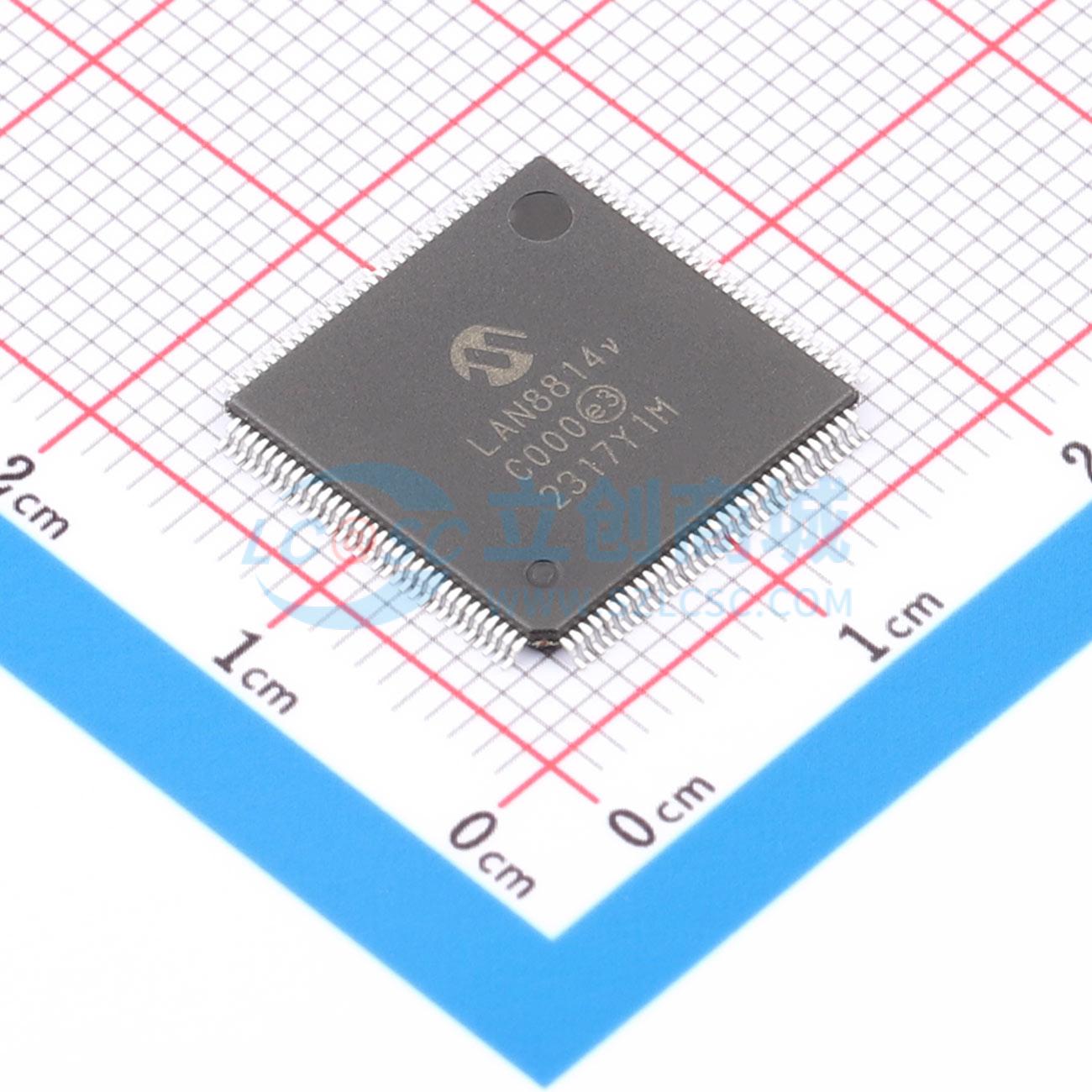

温馨提醒：图片仅供参考，商品以实物为准

LAN8814-V/ZMX

四端口千兆以太网收发器，支持QSGMII和Q-USGMII

描述: 低功耗四端口三速(10BASE-T/100BASE-TX/1000BASE-T)以太网物理层收发器(PHY)，支持标准CAT-5、CAT-5e和CAT-6非屏蔽双绞线电缆上的数据传输和接收。
品牌名称: MICROCHIP(美国微芯)
商品型号: LAN8814-V/ZMX
商品编号: C6072398
商品封装: TQFP-128(14x14)
包装方式: 托盘
商品毛重: 44.933333克(g)

商品参数

	属性	参数值
	商品目录	以太网收发器
	端口数量	4
	MAC接口	QSGMII

	属性	参数值
	工作电压	1.8V；2.5V；3.3V
	工作温度	0℃~+85℃
	功能特性	低功耗模式；可编程LED指示；内置温度传感器；电缆诊断；IEEE1588时间戳；支持SyncE(同步以太网)

商品特性

四端口千兆以太网收发器
QSGMII/Q-USGMII 版本 1.3 MAC 接口
同步以太网 (SyncE) 支持
- 两个可配置的恢复时钟输出
- 快速链路故障 (FLF) 指示
片上 LDO 控制器，支持单 2.5V 或 3.3V 电源操作
支持高达 16 KB 的巨型帧
从晶体或外部 25/125 MHz 参考时钟输入进行时钟同步
根据 IEEE 802.3-2018 第 99 条支持时间敏感网络 (TSN) 帧抢占
1588-2008/PTP
- 第 2 层、UDP/IPv4 和 UDP/IPv6 格式
- 标记和非标记帧格式
- 单步和两步操作模式
- ±8 ns PTP 精度
- OC 主/从、BC 和 TC 全部支持
IEEE 802.3-2018 节能以太网 (EEE)
每个端口两个可编程 LED 输出，用于链路、活动和速度指示
昏睡模式以消除启动时的端口链路跳变并同步 LED
24 个 GPIO
LinkMD TDR 基于电缆诊断以识别故障铜缆
信号质量指示
用于诊断的环回模式
自动 MDI/MDI-X 交叉检测和纠正线对交换、线对偏斜和线对极性
共享管理数据输入/输出 (MDIO) 接口用于 PHY 寄存器配置
中断引脚选项
芯片温度监测
断电和节能模式
- 能量检测断电
- 芯片断电
- EEE 低功耗空闲模式
- 对于小于 70 米的电缆智能节能可达 20 mW
工作电压
- 数字核心 (VDDCORE)：1.1V（带外部 FET 的片上 1.1V LDO）
- 模拟操作：1.1V (VDDAL) 和 2.5V, 3.3V (VDD33REF)
- VDD I/O (VDDIO)：3.3V, 2.5V 或 1.8V
- 收发器 (VDDAH)：3.3V 或 2.5V
128 引脚 TQFP (14x14 mm 封装)
温度支持
- 商业温度范围 (0°C 至 +85°C)
- 工业温度范围 (-40°C 至 +85°C)

应用领域

企业/中小型企业交换机
工业交换机
蜂窝基础设施
路由器
Wi-Fi 接入点
网关
基于FPGA的系统
通用嵌入式设备
