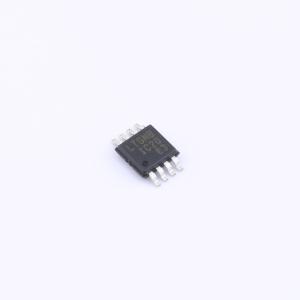

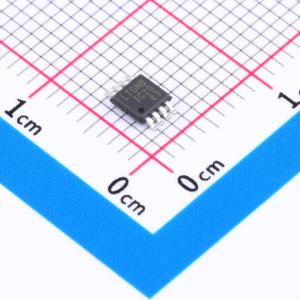

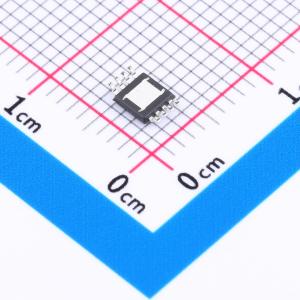

温馨提醒：图片仅供参考，商品以实物为准

LT3063HMS8E#PBF

具输出放电功能的 45V VIN、微功率、低噪声、200mA LDO

品牌名称: ADI(亚德诺)
商品型号: LT3063HMS8E#PBF
商品编号: C670125
商品封装: MSOP-8-EP
包装方式: 管装
商品毛重: 0.091克(g)

商品参数

商品概述

LT3063是一款微功耗、低压差（LDO）线性稳压器，工作电源范围为1.6至45V，有一系列固定输出和可调版本可供选择。该器件可提供200mA的输出电流，典型压差为300mV。单个外部电容可实现可编程低噪声基准性能和输出软启动功能。LT3063的静态电流仅为45μA，使用最小3.3μF的输出电容即可实现快速瞬态响应。在关断模式下，静态电流小于3μA，且基准软启动电容会复位。LT3063具备NMOS下拉功能，若SHDN或IN引脚被拉低，可对输出进行放电。内部保护电路包括反接电池保护、反向电流保护、折返式限流和热关断功能。LT3063有3.3V和5V的固定输出电压版本，也有输出电压范围从600mV基准电压到19V的可调版本。LT3063采用散热增强型8引脚2mm x 3mm DFN和MSOP封装。

商品特性

输入电压范围：1.6V至45V
输出电流：200mA
输出放电功能
静态电流：45μA
压差：300mV
低噪声：30µVRMS（10Hz至100kHz）
可调输出（V_REF = 600mV）
固定输出电压：3.3V、5V
输出容差：在负载、线路和温度变化范围内为±2%
单电容实现基准软启动并降低输出噪声
关断电流 <3μA
反接电池保护
折返式限流和热限保护
8引脚2mm x 3mm DFN和MSOP封装

应用领域

电池供电系统
汽车电源
工业电源
便携式仪器
医疗仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	45V
	输出电压	600mV~19V
	输出电流	200mA
	电源纹波抑制比(PSRR)	85dB@(120Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	特性	过流保护；过热保护
	工作温度	-40℃~+150℃
	输出极性	正极
	输出通道数	1
