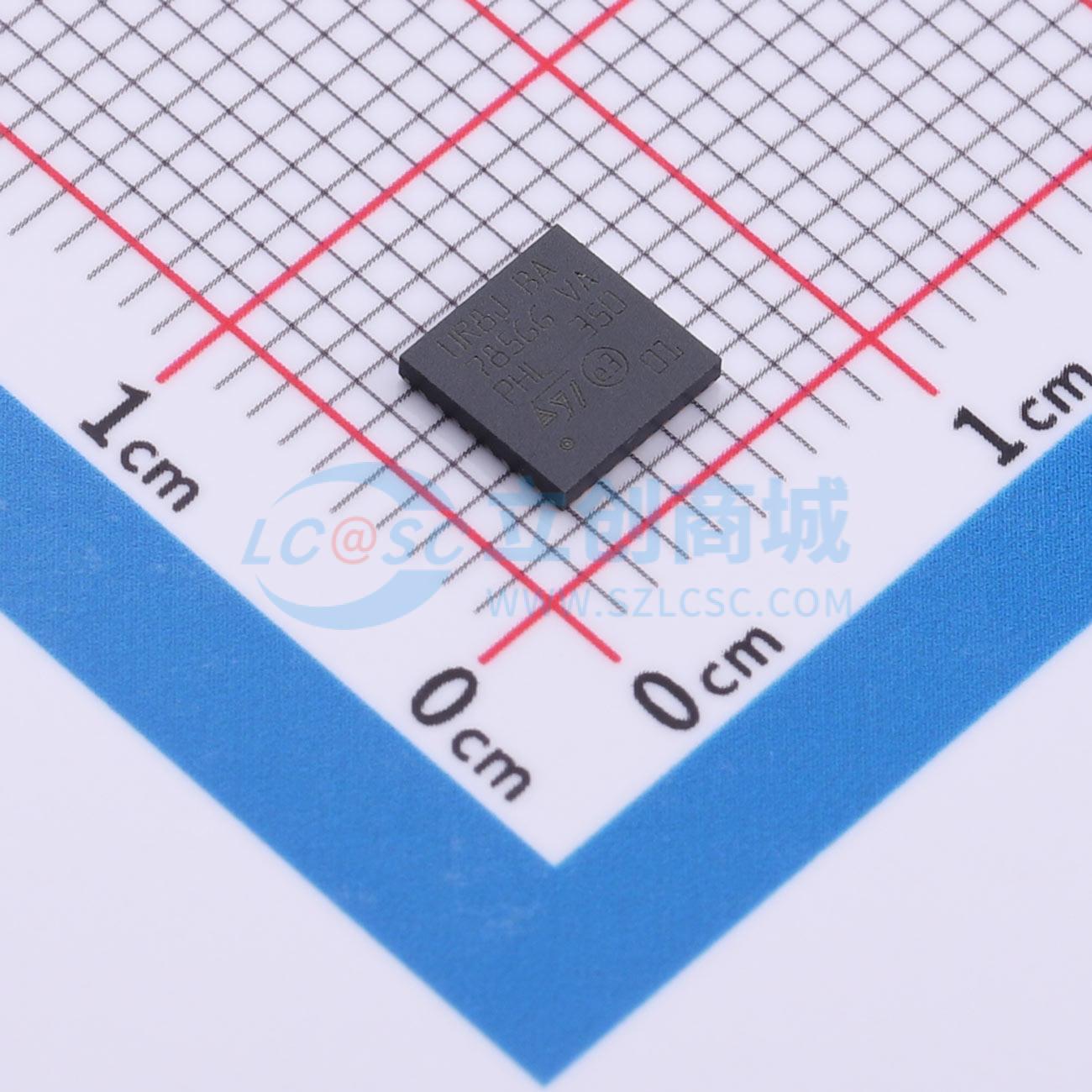

L9961TR

L9961是适用于3、4或5节串联配置的锂离子和锂聚合物电池的完整电池组监测、均衡和保护系统的一部分。L9961采用高精度ADC，通过外部NTC实现电池单体电压、电池组电压和温度转换。电压监测功能以可编程的循环时间循环执行。电池组电流也通过高精度CSA进行监测，该CSA持续运行并进行库仑计数。支持电池单体均衡，且可同时对所有电池单体激活均衡功能。通过I²C外设进行IC配置以及用于SOC/SOH估算的信息交换。该IC还集成了一个双预驱动器，可在HS/LS两种配置下进行编程，用于驱动电池组继电器。L9961还实现了电池组保险丝保护，以防止火灾和爆炸危险。具备一个高电流能力的3.3 V稳压器，可在待机和正常运行模式下为电池组控制器和其他外部电路供电。该IC可保护电池组免受过压/欠压影响，并监测过温/欠温情况。它还具备过流（双向）保护和放电时的短路保护功能。与安全相关的配置可存储在内部NVM中，以避免每次唤醒时对设备重新编程。

• 2 μA运输 - 深度睡眠模式电流和5 μA待机功耗（VREG LDO激活时）
• 集成3.3 V VREG LDO，用于为MCU和LED供电
• 测量电池单体电压（3至5节电池），具备过压/欠压检测和均衡欠压保护功能
• 在[1.5–4.5] V范围内，12位电压测量的最大误差为±15 mV，适用于 -40 °C < TJ < 105 °C
• 测量电池组电压，具备过压/欠压检测和与电池单体电压总和的合理性检查功能
• 通过NTC测量电池组温度，具备过温/欠温检测功能。在[0.2–VREG] V范围内，比率式温度测量的最大增益误差为±0.8%，适用于 -40 °C < TJ < 105 °C
• 测量电池电流，具备库仑计数、过流（双向）保护和放电时的短路保护功能
• 在室温下，16位有符号电流测量的满量程误差为0.1%
• I²C外设，用于通过I²C总线进行设备编程和数据传输
• 电池单体均衡，支持每节电池最高70 mA的均衡电流
• 双可配置HS/LS预驱动器，用于电池组继电器管理
• 电池组保险丝管理
• 嵌入式NVM，用于存储配置参数
• 高热插拔鲁棒性

• 无绳电动工具
• 备用储能系统和UPS
• 轻型电动车辆（电动自行车、踏板车等）
• 便携式和半便携式设备
• 医疗设备
