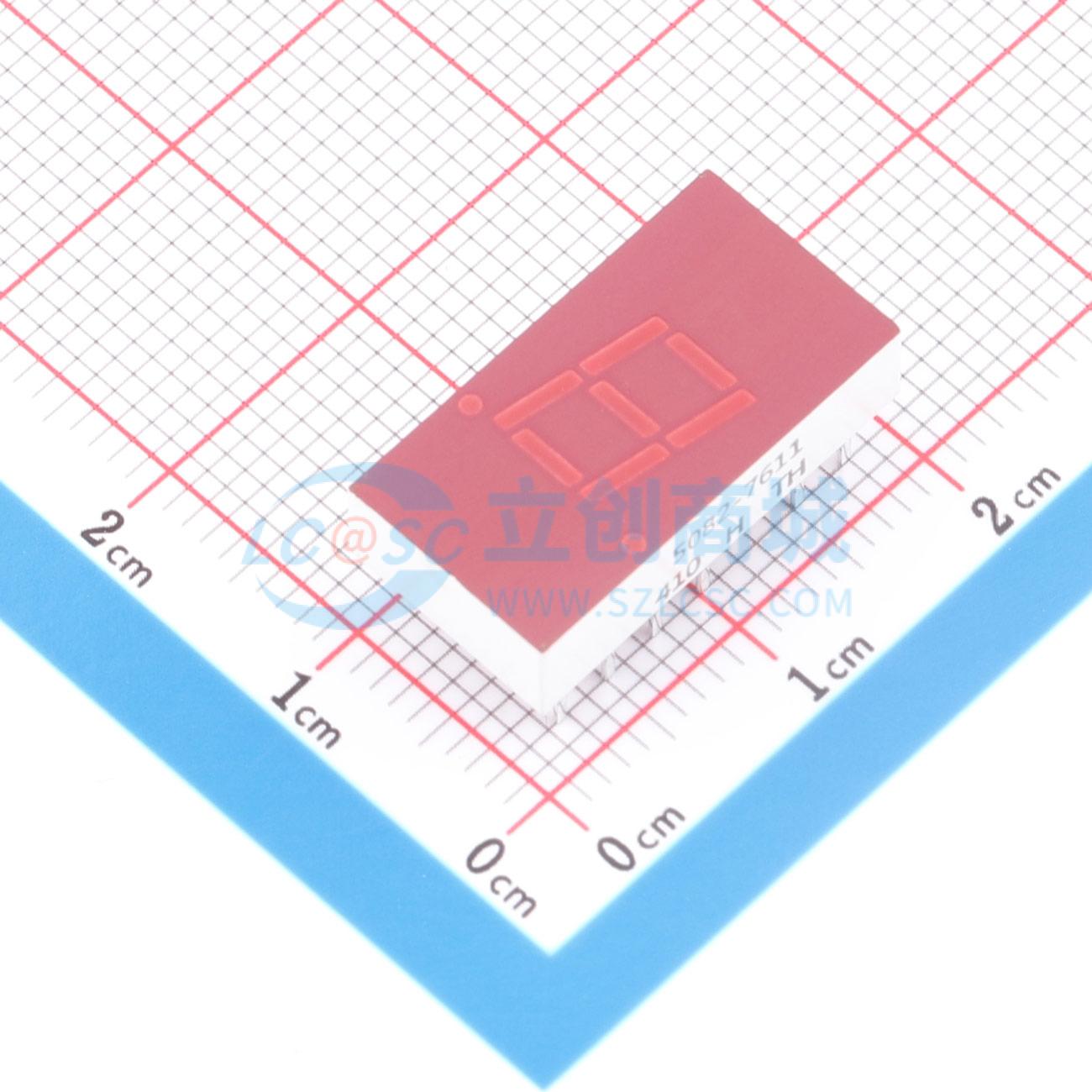

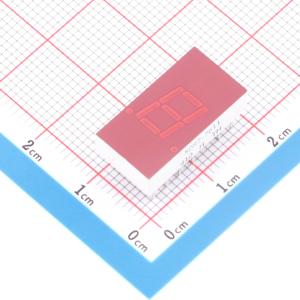

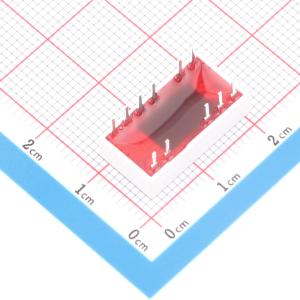

5082-7611
LED七段显示器，具备设计灵活、高亮度输出、颜色可选等特点，适用于长距离观看和长数字串复用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- 5082-7611
- 商品编号
- C6071791
- 商品封装
- DIP-11
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED数码管 | |
| 数码管位数 | 1位 | |
| 字符尺寸(英寸) | 0.3 | |
| 显示类型 | 7段 | |
| LED极性 | 共阳 | |
| 发光颜色 | 红色 | |
| 发光强度 | 0.8mcd |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降 | 2.1V | |
| 耗散功率(Pd) | 105mW | |
| 工作温度 | -40℃~+100℃ | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - |
商品概述
7.6毫米（0.3英寸）和10.9毫米（0.43英寸）LED七段显示器设计用于观看距离达3米（10英尺）和5米（16英尺）。这些器件采用行业标准尺寸封装和引脚排列。所有器件均可作为共阳极或共阴极使用。
商品特性
- 行业标准尺寸
- 行业标准引脚排列 – 7.62毫米（0.300英寸）DIP引线，中心距2.54毫米（0.100英寸）
- 颜色选择 – AlGaAs红色、高效红色、黄色、绿色
- 外观 – 均匀照明的段，±50°视角，灰色顶面为AlGaAs红色和绿色器件提供对比度，红色顶面为HER器件，黄色顶面为黄色器件
- 设计灵活性 – 共阳极或共阴极，单数字，左或右小数点 ±1. 溢出字符
- 按发光强度分类 – 黄色和绿色按颜色分类，使用同类类别产生均匀显示
- 高光输出
- 高峰值电流
- 适用于长数字串多路复用
- 强度和颜色选择可用
- 阳光下可读的AlGaAs器件
应用领域
- 便携式应用
- 高光照环境显示
- 长字符串显示
- 低电流设计显示
