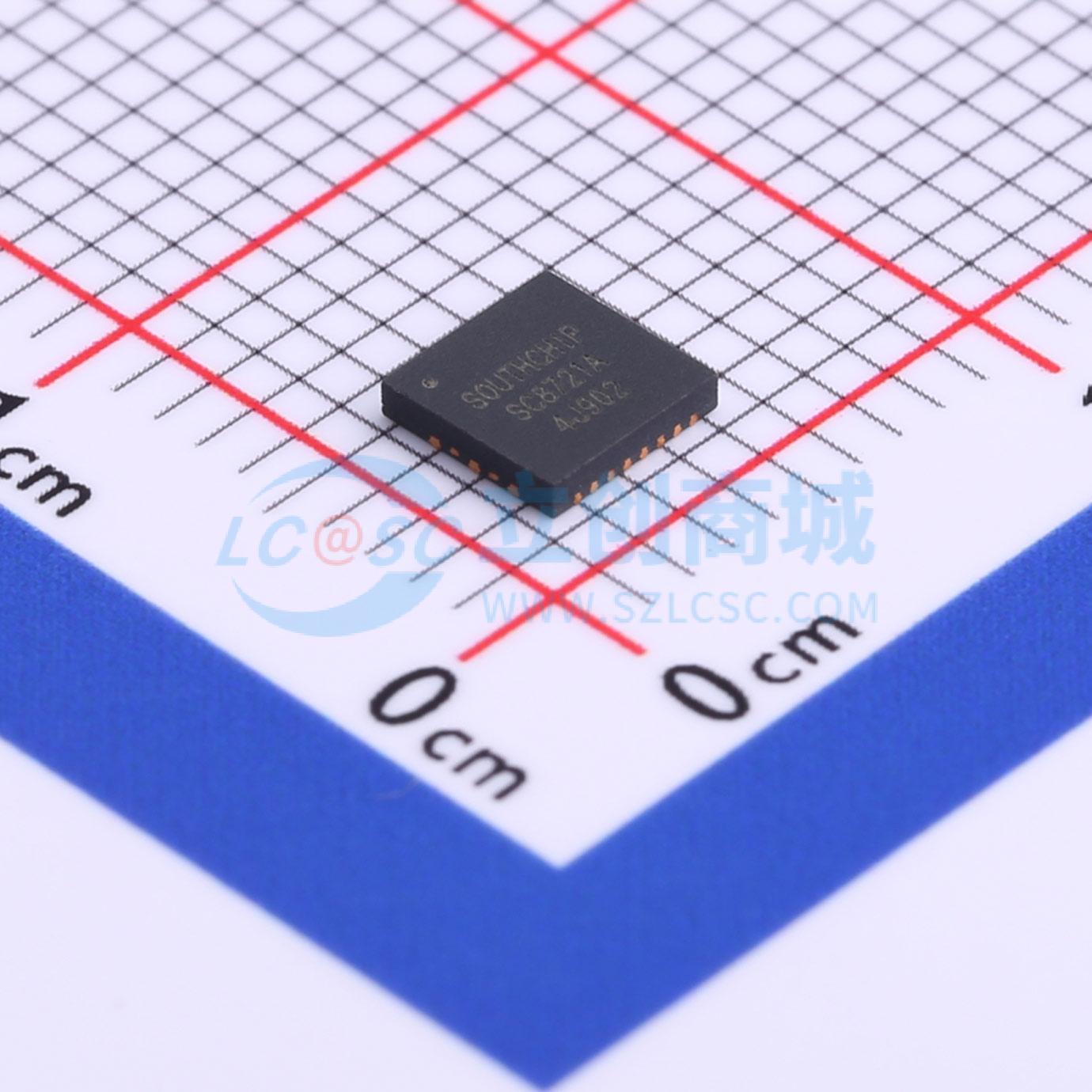

SC8721AQFER
高效率同步升降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SC8721A 是一款高效率的同步4开关升降压转换器,具有四个内置开关,支持宽输入和输出电压范围。通过I2C接口,用户可以编程输出电压、输出电流限制和开关频率。该芯片还具有动态输出电压控制、电缆压降补偿、过压保护、过流保护和过温保护等多种保护功能。
- 品牌名称
- SOUTHCHIP(南芯)
- 商品型号
- SC8721AQFER
- 商品编号
- C669700
- 商品封装
- QFN-21(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.7V~22V | |
| 输出电压 | 2.7V~22V | |
| 输出电流 | 10A | |
| 开关频率 | 260kHz~920kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 1.5mA | |
| 开关管(内置/外置) | 内置 |
商品概述
SC8721A 是一款带有四个集成开关的同步四开关升降压转换器。无论输出电压高于、低于还是等于输入电压，它都能有效地输出电压。SC8721A 支持非常宽的输入和输出电压范围，可以支持从2.7V到22V的输入范围和2.7V到22V的输出范围。通过其I2C接口，用户可以编程设置输出电压、输出电流限制和开关频率。VINREG 电压可以通过外部电阻进行调整。SC8721A 采用电流模式控制，并支持输出电流限制、动态输出电压调整、内部电流限制、输出短路保护和过温保护，以确保在不同异常条件下的安全性。该IC采用21引脚4x4 QFN封装。
应用领域
- USB电源传输
- 电源适配器
- Type C集线器
- 工业电源供应
