IP5332

IP5332 是一款集成 QC2.0 / QC3.0、FCP/AFC 输入输出快充协议、SFCP 输出快充协议、MTK PE+ 1.182.0 输出快充协议、USB C/PD2.0/PD3.0 输入输出协议、USB CPD3.0 输出协议、兼容 BC1.2/苹果/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理 SOC，为快充移动电源提供完整的电源解决方案。可同时支持 USB A，USB B，USB C 三个 USB 口，单独使用任何一个 USB 口都可以支持快充，同时使用两个输出口时，只支持 5V。

IP5332 的高集成度与丰富功能，只需一个电感实现降压与升压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低 BOM 成本。

IP5332 的同步开关升压系统可提供最大 18W 输出能力，即使电池电压较低时输出 18W 仍能保持 90%以上的效率。空载时，自动进入休眠状态。

IP5332 的同步开关充电系统，提供高达 5.0A 充电电流。内置 IC 温度、电池温度和输入电压控制环路，智能调节充电电流。

IP5332 内置 USB C&PD2.0/PD3.0 协议。

IP5332 内置 14bit ADC，精确测量电池电压和电流，可通过 I2C 访问 ADC 数据。IP5332 内置电量计算法，可准确获取电池电量信息。可定制电池电量曲线，以精准显示电池电量。

IP5332 支持 1/2/3/4 颗 LED 电量显示，智能识别电量显示模式；支持照明功能；支持按键。

可定制功能：边充边放，PD15V 输出，给可穿戴设备充电等功能。

• 同时支持多个 USB 口：1 个 USB A 口输出，1 个 USB B 口输入，1 个 USB C 口输入/输出
• 快充规格：任意一个口都支持快充，集成 QC2.0/QC3.0 输出快充协议，集成 FCP 输入/输出快充协议，集成 AFC 输入/输出快充协议，集成 SFCP 输出快充协议，集成 MTK PE+1.182.0 输出快充协议，集成 USB C DRP 协议，支持输入输出快充，兼容 BC1.2、苹果、三星手机快充
• 集成 USB Power Delivery（PD2.0/PD3.0）协议：支持 PD2.0 双向输入/输出协议，支持 PD3.0 输入/输出，支持 5V，9V，12V 电压档位输入，支持 5V，9V，12V 电压档位输出，集成硬件的双向标记编解码（BMC）协议，集成物理层协议（PHY），集成硬件 CRC，支持 Hard Reset
• 充电规格：电池端充电电流最高可达 5.0A，自适应充电电流调节，支持 4.20V、4.35V、4.40V、4.50V 电池
• 放电规格：输出电流能力 5V：3.1A，9V：2.0A，12V：1.5A，同步开关放电 5V 2A 效率达 95%以上，支持线补
• 电量显示：内置 14bit ADC 和电量计，支持 1 / 2 / 3 / 4 颗 LED 电量显示，智能识别 LED 电量显示灯数目，可调整电池电量曲线，显示灯更均匀
• 其他功能：自动检测手机插入和拔出，快充状态指示，智能识别负载，轻负载自动进待机，支持按键，内置照明灯驱动
• 多重保护、高可靠性：输入过压、欠压保护，输出过流、过压、短路保护，电池过充、过放、过流保护，IC 过温保护，充放电电池温度 NTC 保护，ESD 4KV，输入（含 CC 引脚）耐压 25V
• BOM 极简：内置开关功率 MOS，单电感实现充电、放电功能

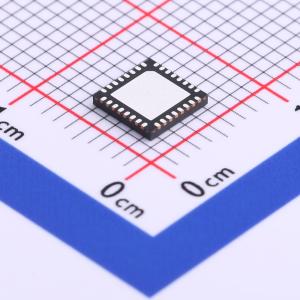

• 深度定制：I2C 接口，可灵活、低成本定制方案，封装规格 5 mm ×5mm 0.5pitch QFN32

• 移动电源、充电宝
• 手机、平板电脑等便携设备
