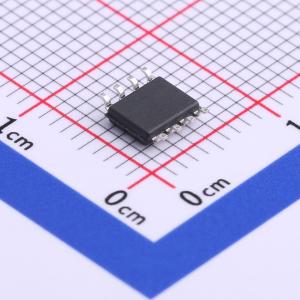

温馨提醒：图片仅供参考，商品以实物为准
IT76620M
23V/2A高效率同步整流降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IT76620M是一款高效率同步整流降压DC/DC转换器,输入电压范围为4.5V至23V,连续输出电流为2A,输出电压可调范围为0.925V至15V。具备轻载节能模式、过流保护、过温保护和欠压锁定功能。采用SOP8封装。
- 品牌名称
- M3TEK(莱颉)
- 商品型号
- IT76620M
- 商品编号
- C669564
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~23V | |
| 输出电压 | 925mV~15V | |
| 输出电流 | 2A | |
| 开关频率 | 330kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 10uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
IT76620M是一款高效同步降压DC/DC转换器系列，具有2A连续输出电流。它包括一个高性能跨导误差放大器，在瞬态条件下提供紧密的电压调节和精度。内置欠压锁定(UVLO)电路防止在输入电压达到4.5V之前启动。此外，它还具备过流保护和热关断功能。为了提高轻负载效率，设计了节能模式(PSM)，通过降低开关频率来减少开关损耗。IT76620M采用SOP8封装。
- 输入电压范围：4.5V至23V
- 轻载操作时的节能模式(PSM)
- 高效性高达93%
- 可调输出电压：0.925V至15V
- 2A连续输出电流
- 330kHz恒定频率操作
- 电流模式操作
- 可编程软启动
- 过温保护
- 过流保护
- 输入欠压锁定(UVLO)
- 关断电流10μA
- SOP8封装
- 符合RoHS标准（100%环保可用）
应用领域
- 数据通信 ADSL 终端设备
- 图形卡
- 机顶盒, DVD
- 服务器/网络设备
- DSP 和 FPGA 电源供应
- 电信设备
- DC-DC 电压调节模块
- LCD 显示器和 LCD 电视
