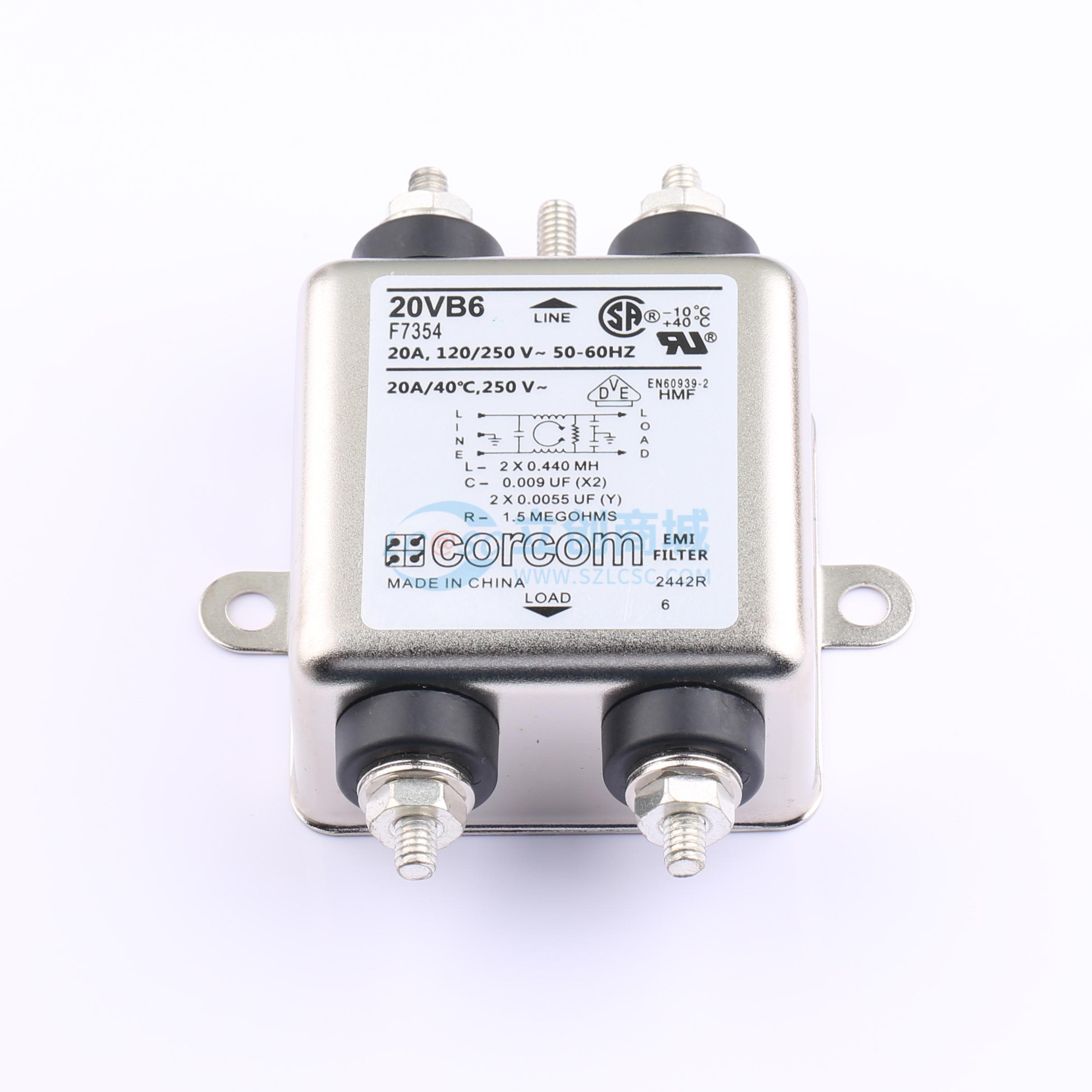

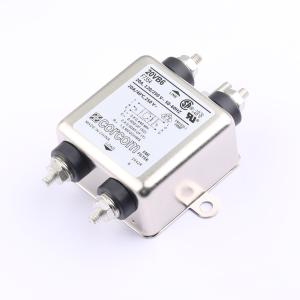

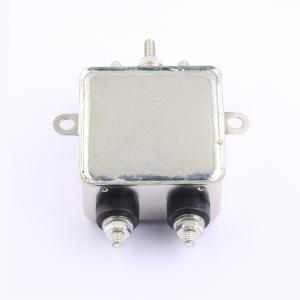

温馨提醒：图片仅供参考，商品以实物为准
1-6609021-3
1-6609021-3
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- 1-6609021-3
- 商品编号
- C6062771
- 包装方式
- 袋装
- 商品毛重
- 213.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMC滤波器 | |
| 滤波器类型 | 单相滤波器 | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 20A | |
| 连接方式 | 底座安装 | |
| 泄露电流 | 700uA；400uA |
商品特性
- 该滤波器已获得所列机构的正式认可、认证或批准，符合以下机构最新修订标准中的所有测试和要求：UL认可（UL 1283）、CSA认证（CSA 22.2, #8）、VDE批准（EN 133200）
- 线路电流/电压：20安培/40℃，120/250VAC
- 线路频率：50 - 60Hz
- 最大泄漏电流：每根线路对地，120V、60Hz时为0.40mA，250V、50Hz时为0.70mA
- 工作环境温度范围：在额定电流I下为 - 10℃ ~ +40℃；在环境温度Tg高于40℃时，最大工作电流Io计算公式为Io = Ir(100 - To)/60
- 存储温度： - 40℃ ~ +85℃
- 湿度：40℃下21天，相对湿度95%
- 电流过载测试：6倍额定电流I，持续8秒
- 电感：标称值0.44mH
- 电容（在1KHz、最大0.250VAC、25℃±1℃条件下测量）：线路对地为0.0089μF ±20%，线路间为0.012μF ±20%
- 放电电阻：1.5MΩ；无放电电阻时，线路对地和线路间绝缘电阻在100VDC、20℃和50%相对湿度下最小值为6000MΩ
- 推荐接收检验耐压测试：线路对地1500VAC或2250VDC，持续1分钟；线路间1450VDC，持续1分钟
