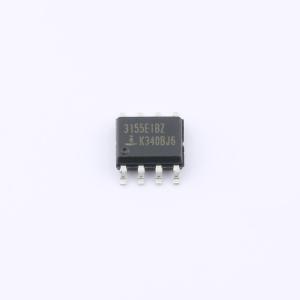

ISL3155EIBZ-T7A

大3V输出摆幅、16.5kV ESD防护、全故障保护、1/8单位负载、RS-485/RS-422收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL3155EIBZ-T7A
商品编号: C6061751
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.186克(g)

商品参数

商品概述

ISL315xE（ISL3150E、ISL3152E、ISL3153E、ISL3155E、ISL3156E 和 ISL3158E）系列5V供电的RS-485/RS-422收发器具有高输出驱动和高ESD保护，能够承受±16.5kV IEC61000-4-2 ESD冲击。在54Ω负载下，典型的输出电压为3.1V，提供高噪声抗扰度，并能够驱动长达8000英尺的总线段，或在星型拓扑中驱动八个120Ω端接。这些器件的总线输入电流小于125μA，因此构成真正的1/8单位负载。高输出驱动与低总线输入电流相结合，允许在同一总线上连接多达512个收发器。接收器输入采用全失效安全设计，当总线输入开路或短路时，接收器输出变为高电平。ISL315xE系列包括半双工和全双工收发器，具有高电平有效的驱动使能引脚和低电平有效的接收使能引脚。这些收发器支持115kbps、1Mbps和20Mbps的数据速率。其性能在-40℃至+85℃范围内进行了表征。

应用领域

自动公用事业电子电表读取系统
高节点数系统
工厂自动化中的PROFIBUS和Fieldbus系统
安防摄像头网络
建筑自动化中的照明、电梯和HVAC控制系统
工业过程控制网络
星型拓扑网络
煤矿和石油钻井平台的长距离网络

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	1Mbps

	属性	参数值
	节点数	512
	静电保护	±16.5kV
	工作温度	-40℃~+85℃
	静态电流	550uA
	通讯模式	半双工
