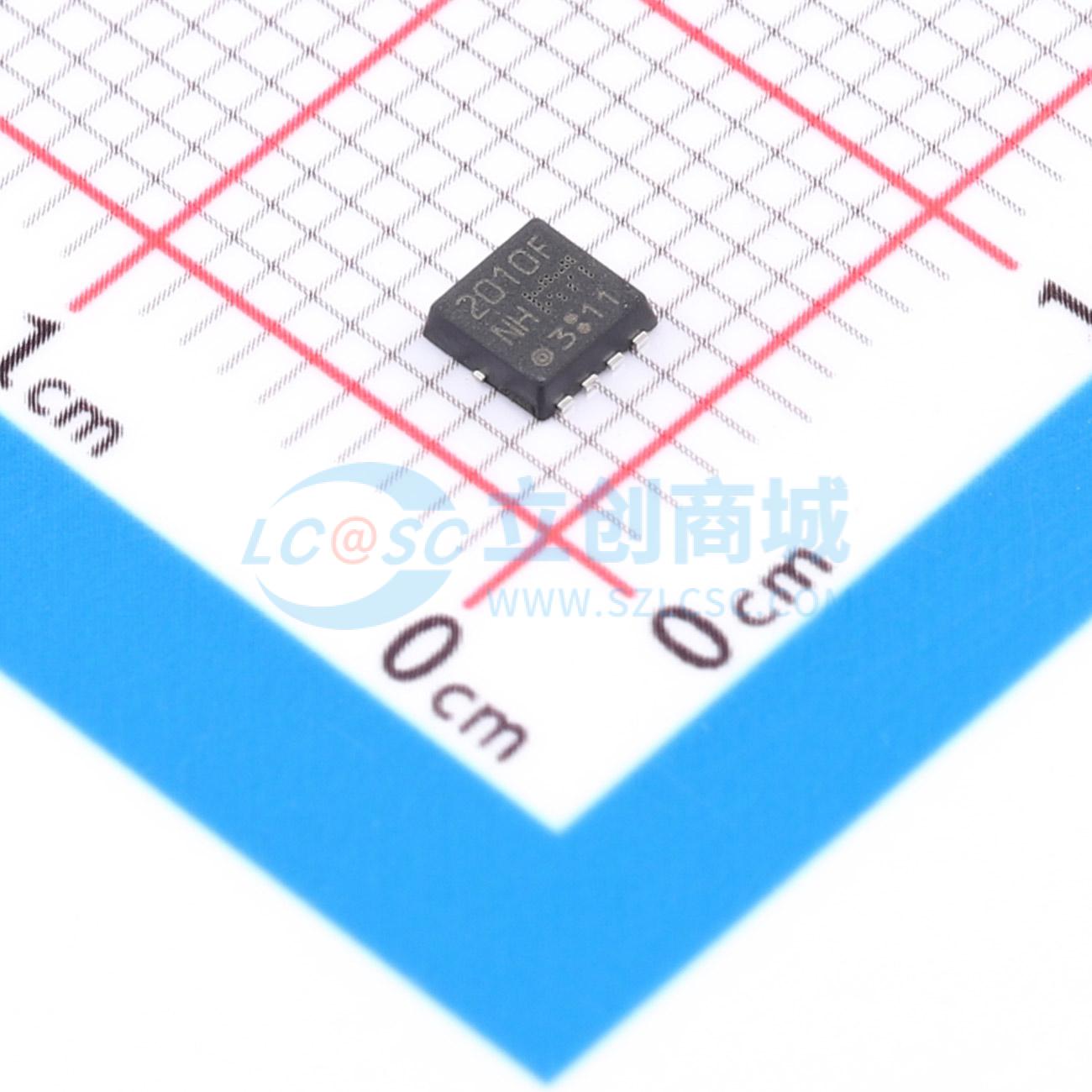

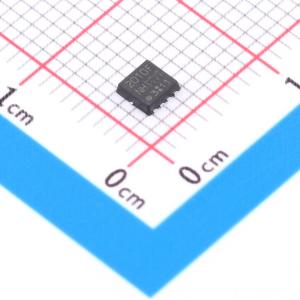

温馨提醒：图片仅供参考，商品以实物为准
TPN2010FNH,L1Q
TPN2010FNH,L1Q
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TPN2010FNH,L1Q
- 商品编号
- C6054599
- 商品封装
- TSON-8(3.1x3.1)
- 包装方式
- 编带
- 商品毛重
- 0.214克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 250V | |
| 连续漏极电流(Id) | 5.6A | |
| 导通电阻(RDS(on)) | 168mΩ@10V | |
| 耗散功率(Pd) | 39W | |
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 7nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 460pF | |
| 反向传输电容(Crss) | 3pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 45pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 高速开关
- 栅极电荷小:QSW = 2.6 nC(典型值)
- 漏源导通电阻低:RDS(ON) = 168 mΩ(典型值)(VGS = 10 V)
- 漏电流低:IDSS = 10 μA(最大值)(VDS = 250 V)
- 增强型:Vth = 2.0 至 4.0 V(VDS = 10 V,ID = 0.2 mA)
应用领域
- 高效 DC-DC 转换器
- 开关稳压器
