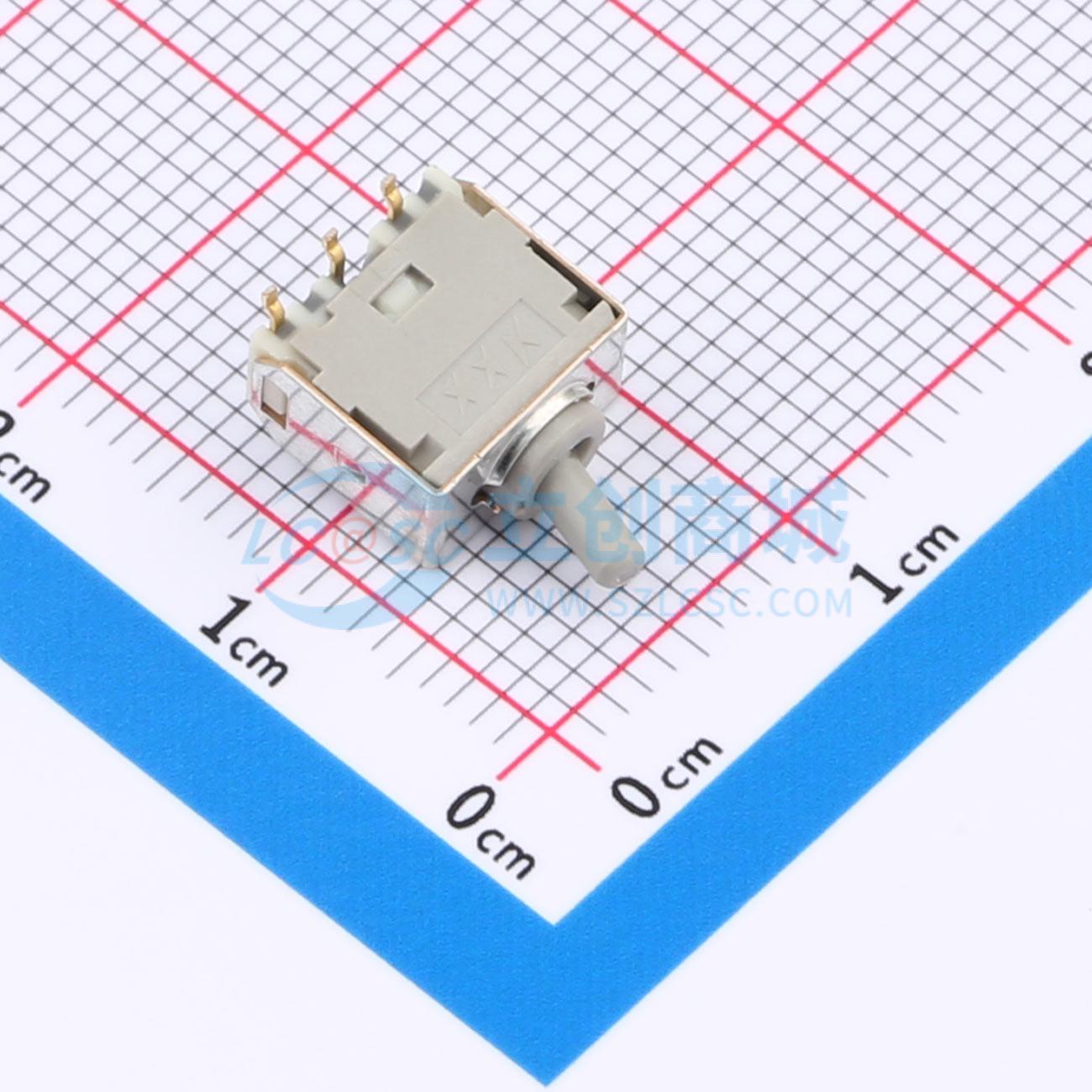

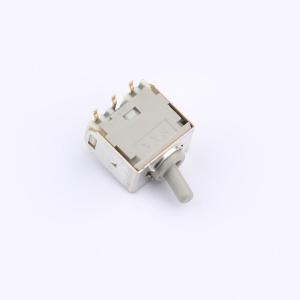

G3T22AP
过程密封超小型SMT拨动开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超小型尺寸允许高密度安装,重量仅0.6克,适用于手持设备。卷带和棒管包装允许表面贴装器件快速自动贴装,卷带包装符合EIA 481 D标准。外壳、底座和杠杆采用耐热树脂,允许气相和红外对流回流焊接。设计特点实现全密封,允许自动化加工技术,包括助焊剂清洗程序。获奖的STC接触机制,操作更顺畅、定位更可靠,增加接触稳定性和逻辑电平可靠性。鸥翼式引脚在焊接时提供机械稳定性,并简化焊点检查。共面性:所有相关表面必须位于最大间距为0.0059英寸(0.15mm)的两个平行平面之间
- 品牌名称
- NKK Switches
- 商品型号
- G3T22AP
- 商品编号
- C6048380
- 商品封装
- SMD
- 包装方式
- 盒装
- 商品毛重
- 2.203333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 钮子开关 | |
| 电路结构 | 双刀双掷 | |
| 开关长度 | 11mm | |
| 开关宽度 | 7.6mm | |
| 开关高度 | 12.8mm | |
| 额定电压(AC) | 28V |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压(DC) | 28V | |
| 钮柄形状 | 圆柱钮柄 | |
| 引脚样式 | 鸥翼型 | |
| 安装方式 | 立贴 | |
| 工作温度 | -30℃~+85℃ |
商品特性
- 超小型尺寸允许高密度安装，仅0.6克的极轻重量使这些开关非常适合手持设备。
- 卷带和棒管包装允许表面贴装设备快速自动贴装。卷带包装符合EIA - 481 - D标准。
- 用于外壳、底座和杠杆的耐热树脂允许汽相和红外对流回流焊接。
- 设计特点的组合实现了完全密封，并允许采用自动化加工技术，包括助焊剂清洗程序：一体式衬套和外壳、围绕执行器和底座的橡胶密封、外壳和底座连接处的环氧树脂，以及模制的环氧密封端子。
- 获奖的STC触点机构具有传统机构所没有的优点：操作更平滑、定位明确、触点稳定性增强，以及无与伦比的逻辑电平可靠性。（STC的更多细节见补充部分的术语和首字母缩略词表）
- 鸥翼式端子在焊接过程中提供机械稳定性，并简化焊点检查。
- 共面性：所有相关表面必须位于两个最大间距为0.0059英寸（0.15mm）的平行平面之间。（补充部分的术语和首字母缩略词表中有更多共面性细节）
