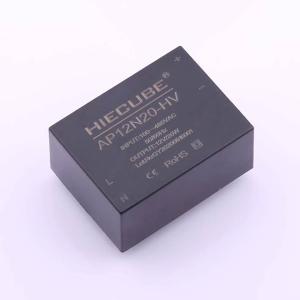

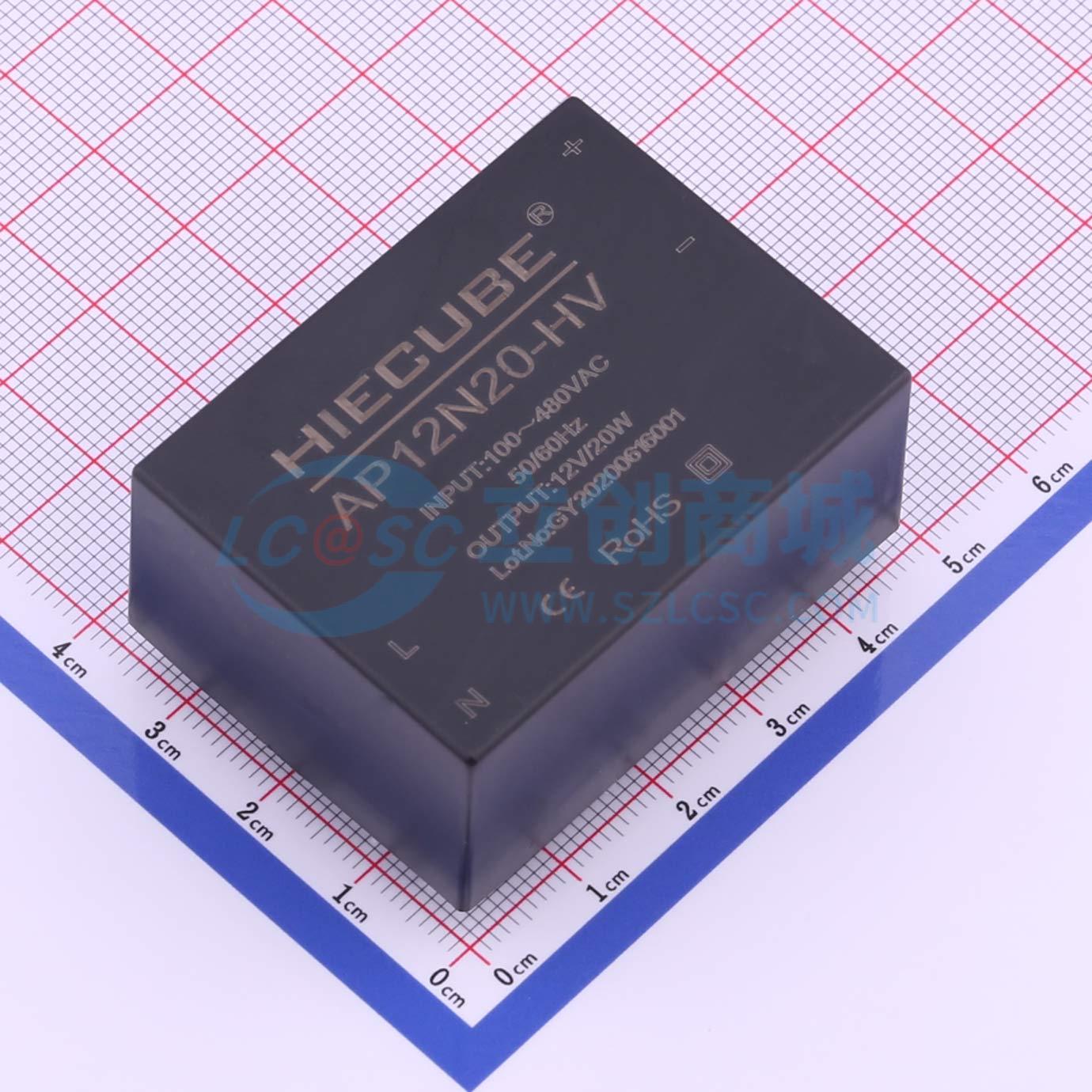

AP12N20-HV

20W单组输出电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP系列是HIECUBE为客户提供的小型封装形式的高性能模块电源，具有交直流两用超宽电压输入，内置防雷防浪涌电路，效率高达88%，低空载功耗等优点。采用真空灌封装，具有防尘和防潮功能。
品牌名称: HIECUBE(高能立方)
商品型号: AP12N20-HV
商品编号: C668102
商品封装: 插件
包装方式: 托盘
商品毛重: 76.37克(g)

商品参数

	属性	参数值
	商品目录	AC-DC电源模块
	转换类型	AC/DC-DC
	输出通道数	1
	工作电压(DC)	100V~700V
	工作电压(AC)	85VAC~500VAC
	输出电压(Vout)	12V
	输出电压精度	±1%
	输出电流(最大值)	1.7A
	输出功率	20W

商品概述

AP 系列是小型封装形式的高性能模块电源，具有交直流两用超宽电压输入，内置防雷防浪涌电路，内置差模，效率高达 88%（全系列同步整流）和低于 0.2W 的超低空载功耗等优点。电源采用真空灌封封装，具有防尘和防潮功能。本系列电源符合 EN55032 Class B 电磁兼容（EMC）特性和 Class Ⅱ隔离级别（安规），典型电路即可通过认证测试。

商品特性

全球通用范围交流/直流输入
高效率、高功率密度
输出内置稳压滤波、低纹波零噪音
体积小：493622.5mm
保护种类：过载保护/短路保护/过热保护
内置 EMC 电路符合 EN55032 Class B
Class Ⅱ隔离级别（安规）
待机低功耗，绿色环保
无需外围电路设计、PCB 焊接方式

应用领域

工业电气设备
机械设备
工业自动化设备
手持电子设备
无线网络
电信/数据通信
仪器仪表
智能化领域

数据手册PDF

放大查看下载PDF

	属性	参数值
	静态功耗	0.2W
	转换效率	85%
	特性	过热保护；过流保护；短路保护
	隔离电压(Vrms)	3kV
	长度	49mm
	宽度	36mm
	高度	22.5mm
	开关频率	65kHz
