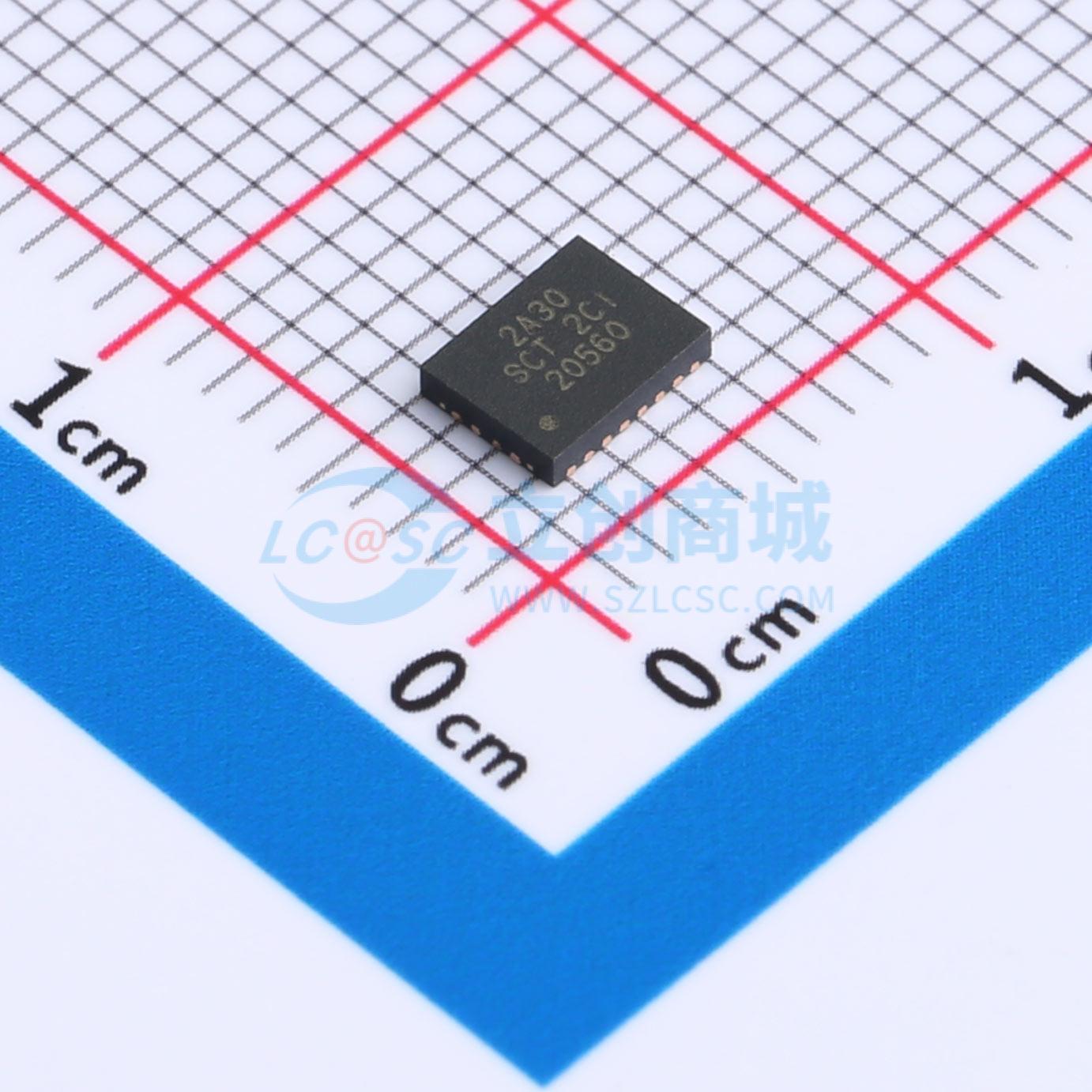

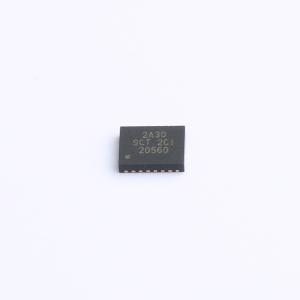

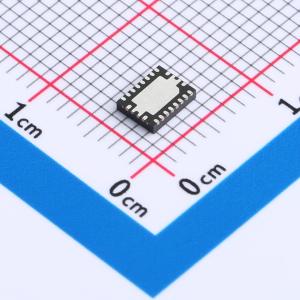

温馨提醒：图片仅供参考，商品以实物为准

SCT82A30DHKR

100V宽输入范围同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SCT82A30是一款100V电压模式控制同步降压控制器,支持前馈线路,具有0.8V至60V可调输出电压,最小导通时间为40ns,支持高转换比,可在输入电压低至6V时以接近100%的占空比运行。该器件还支持强制PWM和二极管仿真模式,频率范围为100kHz至1.2MHz。
品牌名称: SCT(芯洲科技)
商品型号: SCT82A30DHKR
商品编号: C6041259
商品封装: QFN-20L(3.5X4.5)
包装方式: 编带
商品毛重: 0.1819克(g)

商品参数

商品概述

SCT82A30是一款具备线路前馈功能的100V电压模式控制同步降压控制器。受控高端MOSFET的最小导通时间为40ns，支持高转换比，可实现从48V输入直接降压至低压轨，降低了系统复杂度和解决方案成本。当输入电压低至6V时，该器件在必要时可实现接近100%的占空比运行。 SCT82A30支持强制PWM（FPWM）和二极管仿真模式。FPWM工作模式可消除开关频率变化，将电磁干扰降至最低，而用户可选的二极管仿真模式可降低轻载条件下的电流消耗。高达1.2MHz的可调开关频率可与外部时钟源同步，以消除对噪声敏感应用中的拍频。外部电压或降压转换器自身的输出源可为内部VCC或EXTVCC供电，有助于提高整体效率，并减少即使在输出电压为5V时内部VCC LDO的功耗所产生的内部自热。 SCT82A30具备灵活且可靠设计所需的额外特性，包括可配置软启动、用于故障报告和输出监控的开漏电源正常监视器、对预偏置负载的单调启动、集成的VCC偏置电源稳压器和自举二极管、外部电源跟踪、带迟滞的精密使能输入以实现可调线路欠压锁定（UVLO）、打嗝模式过载保护以及具有自动恢复功能的热关断保护。该器件采用具有增强型散热焊盘的薄型QFN20L 3.5mmx4.5mm封装。

商品特性

同步DCDC降压控制器
5.5V - 100V宽输入范围
0.8V - 60V可调输出电压
0.8V ±1%参考电压
40ns最小导通时间，适用于低占空比
150ns最小关断时间，适用于高占空比
100 KHz至1.2 MHz开关频率
时钟同步输入/输出能力
可选二极管仿真或FPWM扩频调制
7.5V栅极驱动器
2.3A源电流和3.5A灌电流
用于预偏置启动的低端软启动
快速的线路和负载瞬态响应
带线路前馈的电压模式控制
高增益带宽误差放大器
具备可靠的保护特性
可调软启动时间
打嗝模式过流保护
带迟滞的输入欠压锁定
VCC和栅极驱动欠压锁定保护
精密使能输入阈值
开漏电源正常指示
过温关断保护
用于旁路内部LDO的外部VCC输入
采用QFN-20L 3.5mmx4.5mm封装

应用领域

大电流分布式电源系统
电信、数据通信
非隔离PoE和网络摄像机
工业电机控制
高功率汽车DCDC

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交25单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.5V~100V
	输出电压	800mV~60V
	输出电流	-
	开关频率	780kHz

	属性	参数值
	工作温度	-40℃~+150℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	外置
	输出类型	可调
