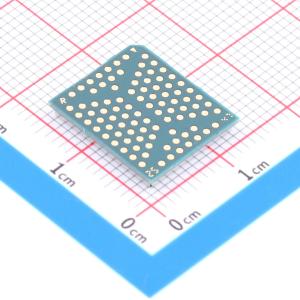

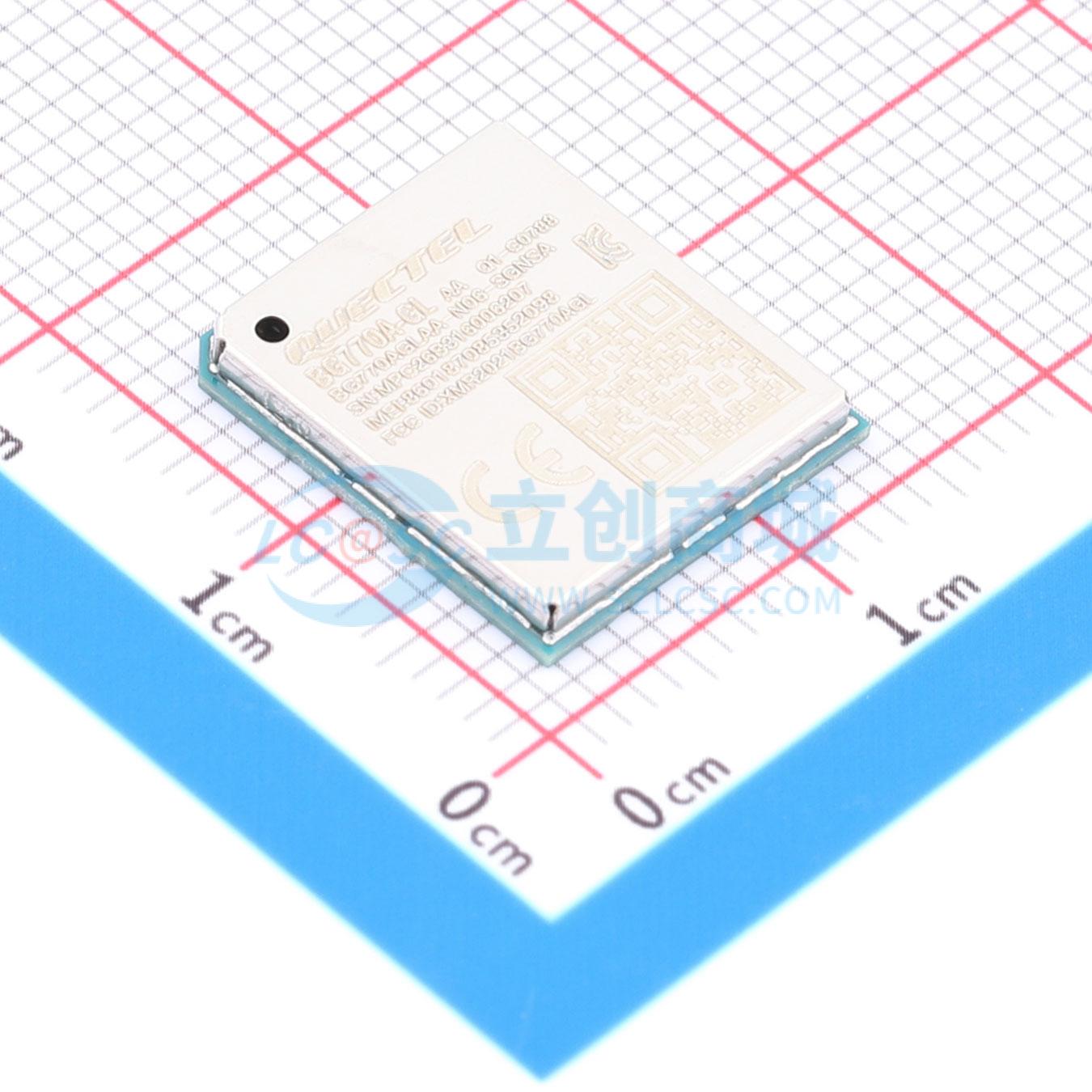

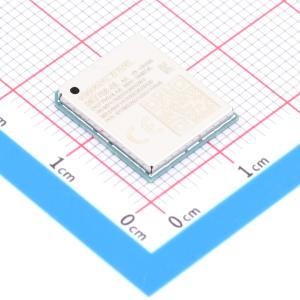

BG770AGLAA-N06-SGNSA

超紧凑型 LTE Cat M1/Cat NB2 模块

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 支持LTE Cat M1、LTE Cat NB2并集成GNSS，完全符合3GPP Rel-14规范，下行最大数据速率为588 kbps，上行最大数据速率为119 kbps。通过利用集成的RAM/闪存以及支持ThreadX的ARM Cortex A7处理器，实现超低功耗，与前代产品相比，PSM泄漏降低达70%，eDRX电流消耗降低达85%。拥有一套全面的基于硬件的安全功能，可使可信应用程序直接在Cortex A7 TrustZone引擎上运行。采用14.9mm×12.9mm×1.7mm的超紧凑SMT外形和高集成度，使集成商和开发者能够轻松设计应用程序，并利用模块的低功耗和机械强度优势
品牌名称: Quectel(移远)
商品型号: BG770AGLAA-N06-SGNSA
商品编号: C6039336
商品封装: SMD,14.9x12.9mm
包装方式: 编带
商品毛重: 13.932克(g)

商品参数

	属性	参数值
	商品目录	2G/3G/4G/5G模块
	通信制式	Cat-M；NB-IoT
	接口类型	PCM；I2C；UART；USB；GPIO；ADC

	属性	参数值
	工作电压	2.6V~4.8V
	工作电流	3.2uA
	功能特性	DFOTA功能；PCM语音功能

商品概述

BG77是一款超紧凑型低功耗广域网模块，支持LTE Cat M1、LTE Cat NB2并集成全球导航卫星系统。它完全符合3GPP Release 14规范，提供最高588 kbps的下行链路和119 kbps的上行链路数据速率。该模块通过利用集成的RAM/闪存以及支持ThreadX操作系统的ARM Cortex A7处理器，实现了超低功耗，与前代产品相比，其PSM漏电流降低了70%，eDRX电流消耗降低了85%。BG77具备一套全面的基于硬件的安全特性，支持可信应用直接在Cortex A7 TrustZone引擎上运行。其超紧凑的表面贴装外形尺寸为14.9mm × 12.9mm × 1.7mm，集成度高，使集成商和开发者能够轻松设计其应用，并充分利用模块的低功耗和高机械强度优势。其先进的LGA封装支持全自动化制造，适用于大批量应用。丰富的互联网协议、行业标准接口和多样功能扩展了该模块在各类机器对机器应用中的适用性，例如无线销售点终端、智能计量、跟踪、可穿戴设备等。

商品特性

支持LTE Cat M1/Cat NB2的超紧凑型模块，具备超低功耗
基带芯片组中集成RAM和闪存
全面的基于硬件的安全特性
LGA封装的超薄外形
支持VoLTE（仅限Cat M1）、QuecOpen、差分固件空中升级等
快速上市：参考设计、评估工具和及时的技术支持可最大限度缩短设计导入时间和开发投入
坚固的安装和接口

应用领域

无线销售点终端
智能计量
跟踪
可穿戴设备
