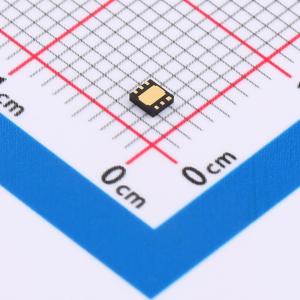

XC6230A001ER-G

XC6230系列是低导通电阻/低压差、高精度、低噪声、高电源抑制比（PSRR）和大电流的高速LDO稳压IC。内置一个0.17Ω的低导通电阻P沟道驱动晶体管，最大输出电流可达2.0A，且采用小型表面贴装封装（PKG），即使在输入输出电压差非常小的应用场景中，也能实现节省空间的设计。 通过将外部电阻连接到VOFB引脚，输出电压可在1.2V至5.0V范围内进行设置。当输出电流达到限流值时，过流保护电路将启动；当结温达到极限温度时，热关断电路将启动。通过在ILIM引脚连接外部电阻，限流值可在0.3A至2.5A范围内任意设置。浪涌电流抑制电路可抑制VIN线路的电压变化，从而抑制IC启动上升期间（即CE引脚控制IC时）对输出电容（CL）充电的电流（浪涌电流）。 此外，CE功能可关闭输出，使IC进入待机模式，从而大幅降低功耗。该IC还内置了反向电流保护电路，可防止输出端（VOUT）电压高于输入端（VIN）时的反向电流。

• 输出电流：2.0A
• 限流设置范围：0.3A至2.5A
• 压差电压（USP - 6C）：在IOUT = 1.0A、VOUT_SET = 3.3V时为0.17V
• 压差电压（SOP - 8FD）：在IOUT = 1.0A、VOUT_SET = 3.3V时为0.23V
• 输入电压范围：1.7V至6.0V
• 可调输出电压精度：1.2V ±1.0%
• 输出电压设置范围：1.2V至5.0V
• 电源电流：45μA
• 附加功能：反向电流保护、浪涌电流保护、输出电压可调、CL放电（A/H型）、限流可调、热关断（检测温度：150°C，释放温度：125°C）、限流、陶瓷电容（4.7μF）
• 工作环境温度：-40°C至105°C
• 封装：USP - 6C、SOP - 8FD
• 环保特性：符合欧盟RoHS指令，无铅

• 工业设备
• 移动模块
• 无线模块
