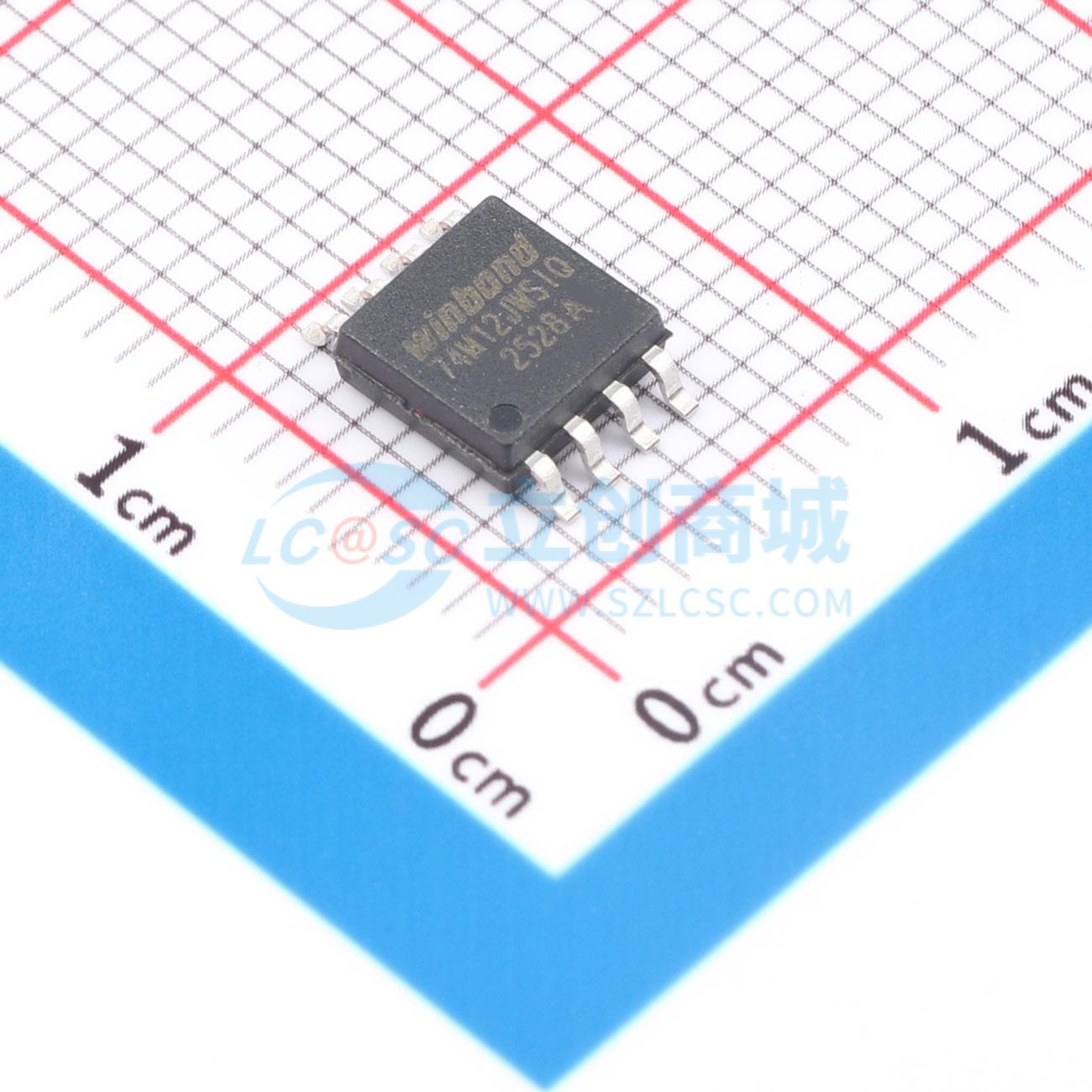

W74M12JWSSIQ
W74M12JWSSIQ
- 品牌名称
- Winbond(华邦)
- 商品型号
- W74M12JWSSIQ
- 商品编号
- C6025303
- 商品封装
- SOIC-8-208mil
- 包装方式
- 管装
- 商品毛重
- 0.283克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | NOR FLASH | |
| 存储容量 | 128Mbit | |
| 时钟频率(fc) | 104MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.7V~1.95V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 软件写保护；电源锁定保护 |
商品概述
W74M12JW（128M位）串行闪存为空间、引脚和电源受限的系统提供了存储解决方案。W74M系列的灵活性和性能远超普通串行闪存设备。它们非常适合将代码映射到RAM、通过双/四SPI直接执行代码（XIP）以及存储语音、文本和数据。该设备采用1.7V至1.95V单电源供电，电流消耗低。所有设备均采用节省空间的封装。W74M12JW支持标准串行外设接口（SPI）、双/四I/O SPI以及2时钟指令周期四外设接口（QPI）：串行时钟、片选、串行数据I/O0（DI）、I/O1（DO）、I/O2（WP）和I/O3（/HOLD）。支持高达104MHz的SPI时钟频率，使用快速读取双/四I/O和QPI指令时，双I/O的等效时钟速率可达208MHz（104MHz×2），四I/O可达416MHz（104MHz×4）。这些传输速率可超越标准异步8位和16位并行闪存。连续读取模式允许以低至8个时钟的指令开销高效访问内存以读取24位地址，实现真正的XIP（原地执行）操作。该设备支持JEDEC标准制造商和设备ID以及SFDP寄存器、64位唯一序列号和三个256字节安全寄存器。W74M产品线包括一个标准的基于哈希的消息认证码（HMAC）SHA - 256加密加速器，用于设备或系统之间的密钥建立以实现安全认证。安全认证通过使用根密钥和基于会话的HMAC密钥在主机和闪存之间秘密共享来实现。每个W74M设备配备四组用于存储根密钥的非易失性256位、四组用于存储HMAC密钥的易失性256位以及四组用于存储单调计数器值的非易失性32位。这四组允许一个设备与多达四个不同的主机配对。主机可以是另一个设备，如微处理器，或一个系统。每个与主机配对的单调计数器共享一个唯一的计数器值（N），该值可以递增，即N + 1。主机在首次配对开始时指定随机数和递增速率。不断变化的计数器值是一种对抗设备伪造和重放攻击的方法。
商品特性
- SpiFlash存储器新系列
- W74M12JW：128M位/16M字节
- 标准SPI：CLK、/CS、DI(IO₀)、DO(IO₁)
- 双SPI：CLK、/CS、IO₀、IO₁
- 四SPI：CLK、/CS、IO₀、IO₁、IO₂、IO₃
- 软件复位
- 高性能串行闪存
- 104MHz单、双/四SPI时钟
- 208/416MHz等效双/四SPI
- 50MB/S连续数据传输速率
- 至少100,000次擦除/编程周期
- 超过20年的数据保留期
- 低功耗、宽温度范围
- 1.7至1.95V单电源
- 1mA工作电流，典型值<1μA掉电电流
- -40°C至+85°C工作范围
- 具有4KB扇区的灵活架构
- 统一扇区/块擦除（4K/32K/64K字节）
- 每个可编程页面可编程1至256字节
- 擦除/编程暂停与恢复
- 高级安全特性
- 集成HMAC - SHA - 256引擎
- 支持4个单调闪存计数器
- 每个设备64位唯一ID
- 软件写保护
- 电源锁定和OTP保护
- 顶部/底部、互补阵列保护
- 单个块/扇区阵列保护
- 可发现参数（SFDP）寄存器
- 带OTP锁的3×256字节安全寄存器
- 易失性和非易失性
