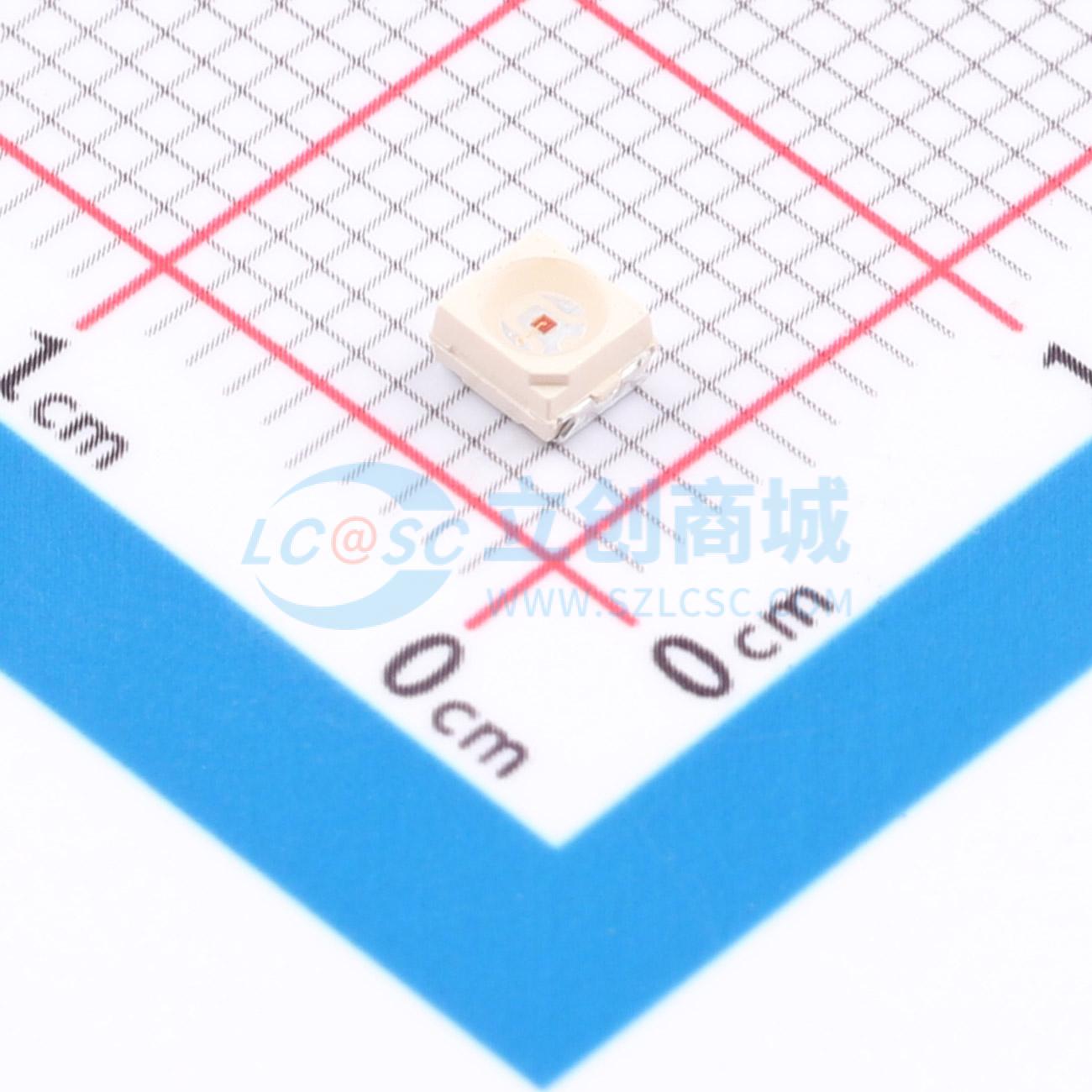

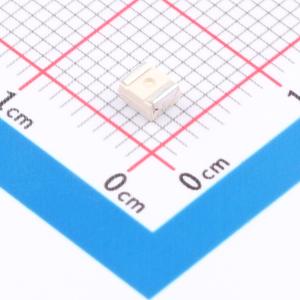

VLMS334AABB-GS08
采用AllnGaP技术的汽车级功率SMD PLCC - 2 LED，适用于回流、气相和波峰焊工艺
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- VLMS334AABB-GS08
- 商品编号
- C6024423
- 商品封装
- PLCC-2(2.8x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 发光二极管/LED | |
| 灯头类型 | 2.4mm圆形灯头 | |
| 发光颜色 | 红色 | |
| 正向压降(Vf) | 2.2V | |
| 功率 | 200mW | |
| 正向电流 | 50mA | |
| 波长 | 630nm | |
| 峰值波长 | 639nm |
| 属性 | 参数值 | |
|---|---|---|
| 二极管配置 | - | |
| 透镜颜色 | 无色透明透镜 | |
| 色温 | - | |
| 发光强度 | 1.12cd~2.8cd | |
| 发光角度 | 120° | |
| 载带方式 | - | |
| 工作温度 | -40℃~+100℃ |
商品概述
VLM.334..系列是Vishay VLM.31..系列的改进版本。它采用更大的芯片设计，因此能够承受70 mA的驱动电流。VLM.334..采用PLCC - 2封装，由嵌入白色热塑性塑料中的引线框架组成，该封装内的反射器填充有透明环氧树脂。
商品特性
- 采用最新的先进AlInGaP技术
- 提供8 mm卷带包装
- 发光强度和颜色按无铅包装单元分类
- 每个包装单元的发光强度比Ivmax./Ivmin. ≤ 1.6，符合RoHS标准
- 热阻R = 300 K/W
- ESD耐受电压：根据JESD22 - A114 - B标准，高达2 kV，无卤素、环保
- 根据JEDEC 2a级（2008年5月版）进行预处理
- 根据CECC 00802和J - STD - 020标准，与回流焊、汽相焊和波峰焊工艺兼容
- 通过AEC - Q101认证
- 材料分类：有关合规定义，请参阅www.vishay.com/doc?99912
应用领域
- 交通信号灯和标志
- 室内外照明
- 仪表盘照明
- 音频、视频、液晶显示器、开关、符号、照明广告等的指示灯和背光源
