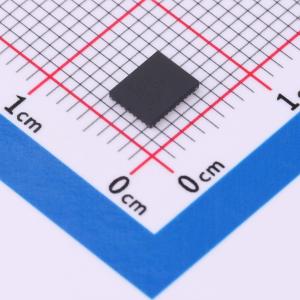

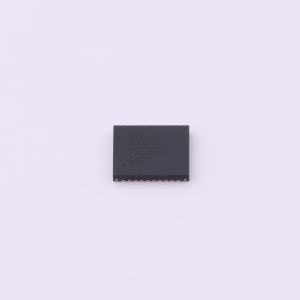

DRV8317HREER
DRV8317 三相 PWM 电机驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DRV8317 具有集成 FET 和电流检测功能、最大电压为 24V、峰值电流为 5A 的三相电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8317HREER
- 商品编号
- C6022114
- 商品封装
- WQFN-36(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 是 | |
| 半桥数量 | 3 | |
| 输出电流 | - | |
| 峰值电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~20V | |
| 导通电阻 | 130mΩ | |
| 静态电流(Iq) | 3uA | |
| 接口类型 | SPI | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 交错导通保护 |
商品概述
DRV8317是一款三相无刷直流(BLDC)电机驱动器,集成三个MOSFET半桥,支持5V、9V、12V、18V直流电源轨或2S至4S电池。器件集成三相电流检测,无需外部检测电阻;内置LDO可提供稳压3.3V电源轨,为MCU、逻辑电路、霍尔传感器等外部负载提供最高80mA电流。DRV8317提供可配置的6路或3路PWM控制方案,可通过外部微控制器实现带传感器或无传感器的磁场定向控制(FOC)、正弦控制或梯形控制,PWM频率最高可达200kHz。集成欠压锁定、过压保护、电荷泵欠压、过流保护、过温警告和关断等保护功能,故障状态通过nFAULT引脚指示。
商品特性
- 三相无刷直流电机驱动器
- 可配置压摆率,抑制电磁干扰
- 可编程增益电流检测
- 支持高达200kHz的PWM频率
- 集成直通保护
- 工作电压4.5V至20V,最大电压24V
- 高输出电流能力,5A峰值电流驱动
- 低导通电阻MOSFET,HS+LS导通电阻典型值为130mΩ(TA=25℃)
- 超低静态电流睡眠模式,VVM=12V、TA=25℃时最大3μA
- 多种控制接口选项:6路PWM控制接口、3路PWM控制接口
- 集成电流检测,无需外部电流检测电阻,三相电流检测输出
- 提供SPI和硬件引脚版本:10MHzSPI接口版本、引脚可配置版本
- 支持1.8V、3.3V、5V逻辑输入
- 内置3.3V±4.5%、80mALDO稳压器
- 集成保护功能:VM欠压锁定(UVLO)、VM过压保护(OVP)、电荷泵欠压(CPUV)、过流保护(OCP)、过温警告/关断(OTW/OTS)、故障状态指示引脚(nFAULT)
应用领域
- 无刷直流电机模块
- 空气净化器
- 洗碗机水泵
- 扫地机器人
- 洗衣机和烘干机水泵
- 无人机和手持云台
- 笔记本电脑、台式机和服务器风扇
- 咖啡机
