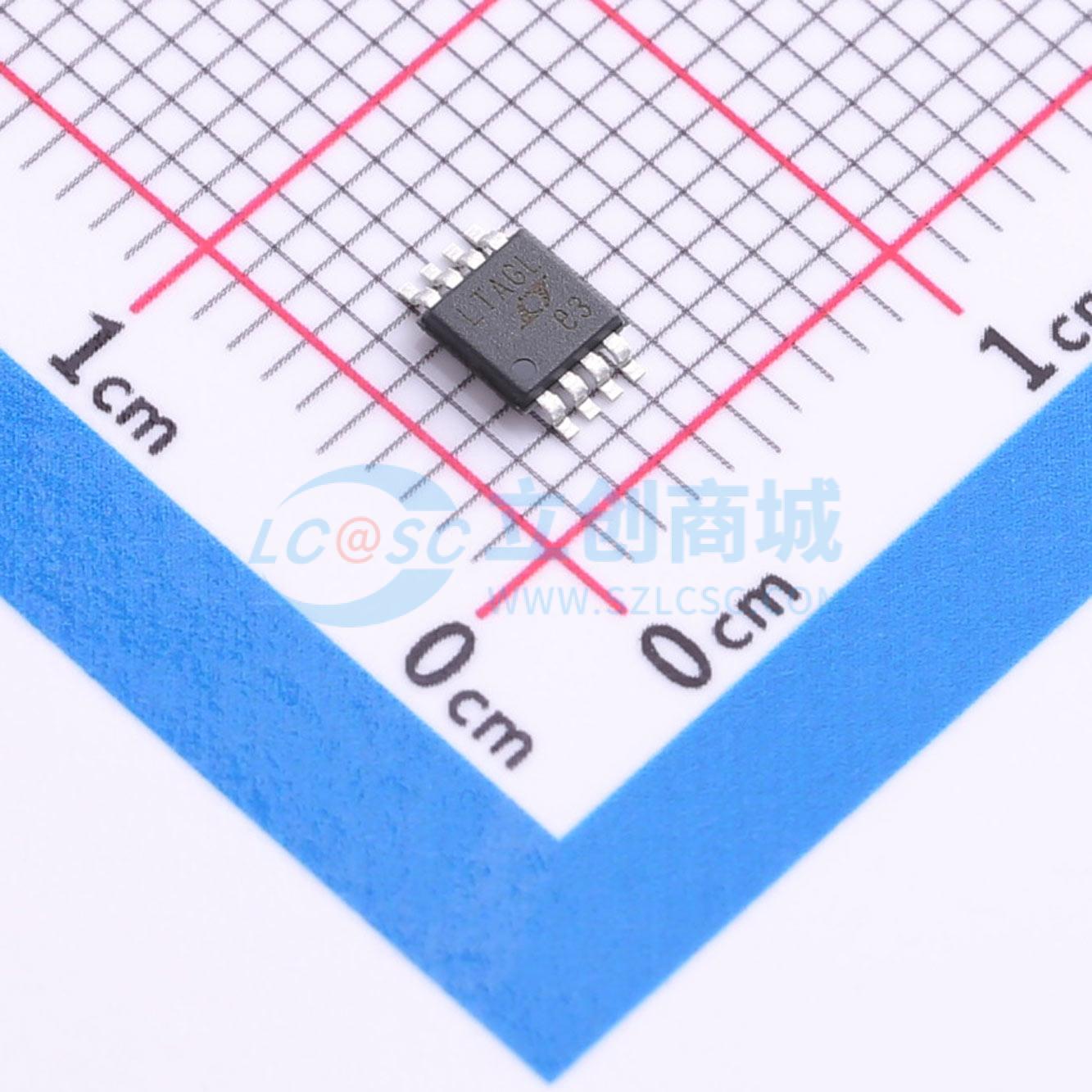

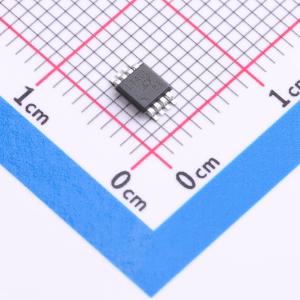

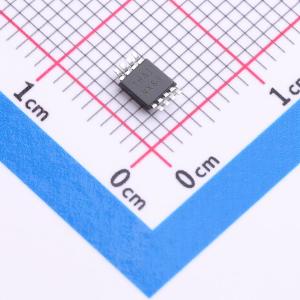

温馨提醒：图片仅供参考，商品以实物为准

LT3020EMS8#TRPBF

100mA、低电压、非常低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款极低压降 (VLDO) 线性稳压器，可在低至 0.9V 的输入电源下工作。该器件可提供 100mA 的输出电流，典型压降为 150mV。非常适合低输入电压到低输出电压的应用，提供与开关稳压器相当的电气效率。使用低 ESR、小至 2.2μF 的陶瓷输出电容器优化稳定性和瞬态响应
品牌名称: ADI(亚德诺)
商品型号: LT3020EMS8#TRPBF
商品编号: C666412
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.105克(g)

商品参数

商品概述

LT3020是一款极低压差电压（VLDOTM）线性稳压器，可在低至0.9V的输入电源下工作。该器件可提供100mA的输出电流，典型压差电压为150mV。LT3020非常适合低输入电压到低输出电压的应用，其电气效率可与开关稳压器相媲美。 LT3020稳压器使用低ESR、小至2.2μF的陶瓷输出电容来优化稳定性和瞬态响应。LT3020的其他特性包括典型的0%线性调整率和0.2%负载调整率。在关断状态下，静态电流降至3μA。内部保护电路包括反接电池保护、限流、带迟滞的热保护和反向电流保护。LT3020有可调输出型号，输出范围低至200mV参考电压。此外，还有三种固定输出电压可选，分别为1.2V、1.5V和1.8V。 LT3020稳压器提供带有裸露焊盘的低外形（0.75mm）8引脚（3mm×3mm）DFN封装和8引脚MSOP封装。

商品特性

输入电压范围：0.9V至10V
最小输入电压：0.9V
典型压差电压：150mV
输出电流：100mA
可调输出（参考电压 = 最小输出电压 = 200mV）
固定输出电压：1.2V、1.5V、1.8V
使用低ESR陶瓷输出电容（最小2.2μF）时稳定
1mA至100mA负载调整率为0.2%
典型静态电流：120μA
关断状态下典型静态电流：3μA
限流保护
反接电池保护
无反向电流
带迟滞的热保护
8引脚DFN（3mm×3mm）和MSOP封装

应用领域

低电流稳压器
电池供电系统
手机
寻呼机
无线调制解调器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	10V
	输出电压	200mV~9.5V
	输出电流	100mA
	电源纹波抑制比(PSRR)	64dB@(120Hz)
	压差	150mV@(100mA)

	属性	参数值
	静态电流(Iq)	120uA
	噪声	245uVrms
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
