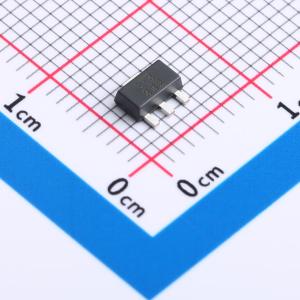

温馨提醒：图片仅供参考，商品以实物为准
ZXTR2005ZQ-13
5V 30mA 100V
- 描述
- 将晶体管、齐纳二极管和电阻单片集成，用作高压线性稳压器。该器件在15mA时以5V标称输出进行稳压。专为标准线性稳压器无法使用的高压应用而设计。此功能完全集成到SOT89封装中，与多芯片分立解决方案相比，可最小化PCB面积并减少元件数量。
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXTR2005ZQ-13
- 商品编号
- C6018034
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.115333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 100V | |
| 输出电压 | 5V | |
| 输出电流 | 30mA | |
| 电源纹波抑制比(PSRR) | 45dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 特性 | - | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
ZXTR2005ZQ 单片集成了晶体管、齐纳二极管和电阻，可作为高压线性稳压器使用。该器件在 15mA 电流下可提供 5V 标称输出电压。它专为标准线性稳压器无法使用的高压应用而设计。此功能完全集成在 SOT89 封装中，与多芯片分立解决方案相比，可最小化 PCB 面积并减少元件数量。
商品特性
- 采用射极跟随器级的串联线性稳压器
- 输入电压 = 10V 至 100V（针对稳压输出电压）
- 输出电压 = 5V ±10%
- 150kΩ 电阻用于限制静态电流
- 完全集成在 SOT89 封装中
- 完全无铅且完全符合 RoHS 标准
- 无卤素和锑，为“绿色”器件
- 适用于需要特定变更控制的汽车应用；该器件符合 AEC-Q101 标准，具备生产件批准程序（PPAP）能力，并在通过 IATF 16949 认证的工厂制造
应用领域
- DC-DC 转换器启动开关中的电源电压调节
- 网络
- 电信以太网供电（PoE）
