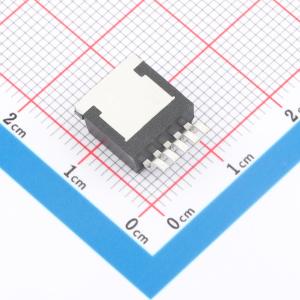

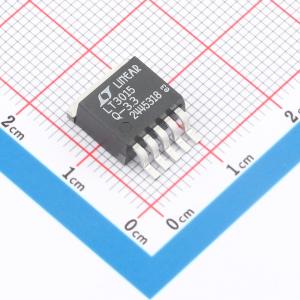

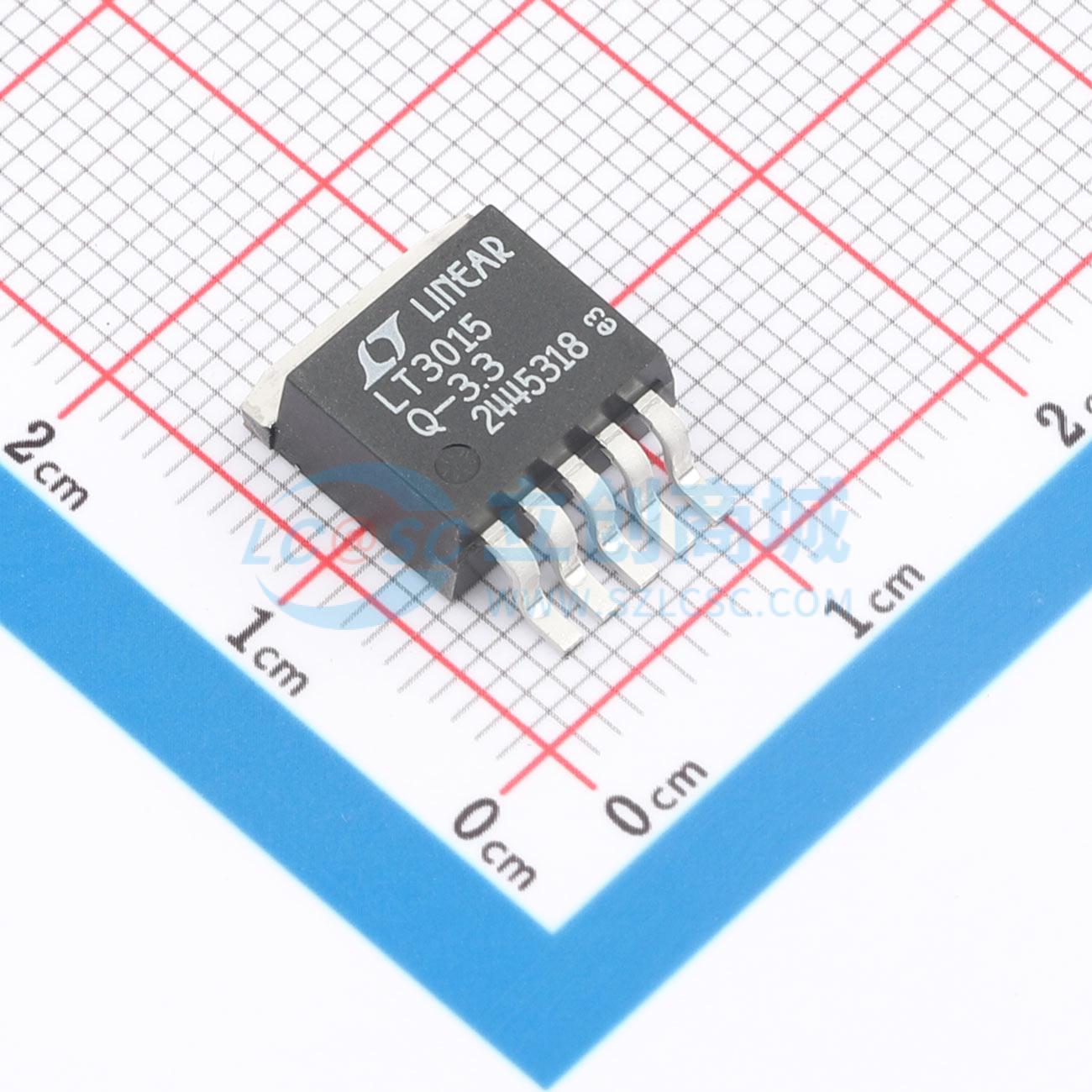

LT3015EQ-3.3#PBF

具精准电流限值的 1.5A、低噪声、负线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是低噪声、低压差、负线性稳压器，具有快速瞬态响应。设备在典型压差电压为310mV时可提供高达1.5A的输出电流。工作静态电流通常为1.1mA，关断时降至<1uA。压差时静态电流也得到很好的控制
品牌名称: ADI(亚德诺)
商品型号: LT3015EQ-3.3#PBF
商品编号: C666315
商品封装: DDPAK-5
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

LT3015系列是具有快速瞬态响应的低噪声、低压差负线性稳压器。该器件在典型压差电压为310mV时可提供高达1.5A的输出电流。工作静态电流典型值为1.1mA，关断时降至<1µA。在压差状态下，静态电流也能得到很好的控制。除了快速瞬态响应外，LT3015系列还具有极低的输出噪声，使其非常适合对噪声敏感的应用。 LT3015稳压器使用最小10µF的输出电容即可保持稳定。此外，该稳压器可以使用小型陶瓷电容，而无需像其他稳压器那样额外增加ESR。内部保护电路包括反向输出保护、带折返功能的精密电流限制和带迟滞功能的热限制。 LT3015稳压器提供-2.5V、-3V、-3.3V、-5V、-12V和-15V的固定输出电压，以及一款参考电压为-1.22V的可调器件。封装形式包括5引脚TO - 220和DD - Pak、散热增强型12引脚MSOP以及低外形（0.75mm）8引脚3mm×3mm DFN。

商品特性

输出电流：1.5A
压差电压：310mV
带折返功能的精密电流限制
低输出噪声：60µVRMS（10Hz至100kHz）
低静态电流：1.1mA
精密正或负关断逻辑
快速瞬态响应
宽输入电压范围：-1.8V至–30V
可调输出电压范围：-1.22V至–29.3V
固定输出电压：–2.5V、–3V、–3.3V、–5V、–12V、–15V
压差状态下可控的静态电流
关断时静态电流<1µA
使用10µF输出电容可保持稳定
使用陶瓷、钽或铝电容可保持稳定
带迟滞功能的热限制
反向输出保护
5引脚TO - 220和DD - Pak，散热增强型
12引脚MSOP和8引脚3mm×3mm×0.75mm DFN封装

应用领域

开关电源后置稳压器
负逻辑电源
低噪声仪器仪表
工业电源
LT1963A的负电源互补器件

数据手册PDF

放大查看下载PDF

	属性	参数值
	静态电流(Iq)	1.1mA
	噪声	60uVrms
	特性	过流保护；欠压锁定；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	负极
	输出通道数	1

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	30V
	输出电压	3.3V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	62dB@(120Hz)
	压差	310mV
