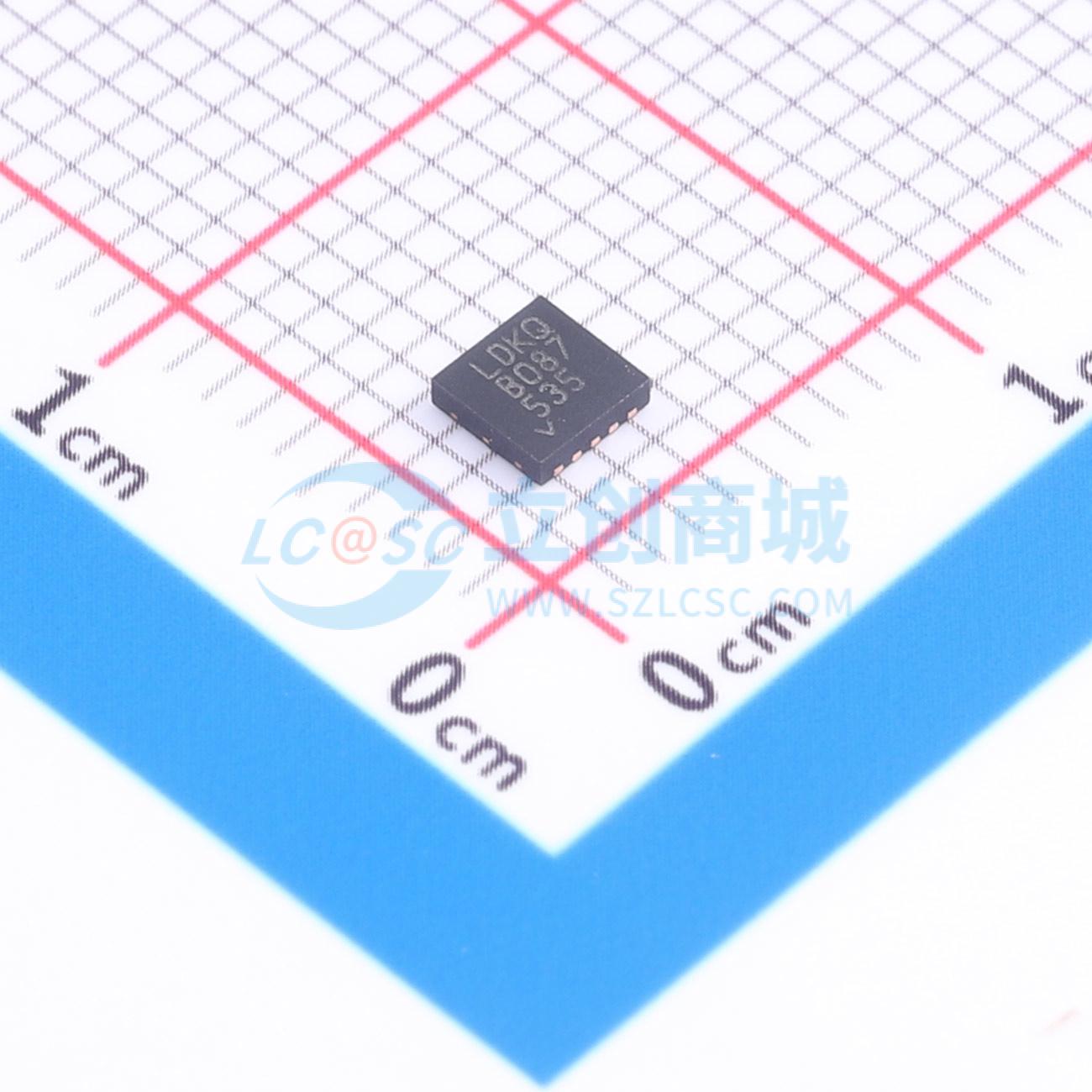

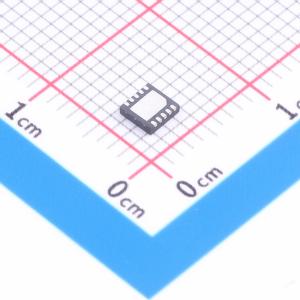

温馨提醒：图片仅供参考，商品以实物为准

LT3011IDD#PBF

具 PWRGD 的 50mA、3V 至 80V 低压差微功率线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LT3011IDD#PBF
商品编号: C666222
商品封装: DFN-10-EP(3x3)
包装方式: 管装
商品毛重: 0.216克(g)

商品参数

商品概述

LT3011是一款高压、微功耗、低压差线性稳压器。该器件能够在压差为300mV的情况下提供50mA的输出电流。专为电池供电的高压系统设计，其静态电流较低（工作时为46μA，关断时为1μA），且在压差状态下能得到良好控制，使LT3011成为理想之选。 LT3011包含一个PWRGD标志，用于指示输出稳压状态。稳压输出电平与标志指示之间的延迟可通过单个电容进行编程设置。LT3011还能够使用非常小的输出电容；仅需1μF的输出电容即可保持稳定。可以使用小型陶瓷电容，而无需像其他稳压器那样添加任何串联电阻（ESR）。内部保护电路包括反接电池保护、限流、热保护和反向电流保护。 LT3011具有可调输出，参考电压为1.24V。该器件提供热性能增强型12引脚MSOP封装和薄型（0.75mm）10引脚（3mm×3mm）DFN封装，这两种封装均具有出色的热特性。

商品特性

宽输入电压范围：3V至80V
低静态电流：46μA
低压差：300mV
输出电流：50mA
带可编程延迟的PWRGD标志
无需保护二极管
输出可调范围：1.24V至60V
关断时静态电流为1μA
1μF输出电容即可保持稳定
使用陶瓷、钽和铝电容均可保持稳定
反接电池保护
无输出到输入的反向电流
热保护
热性能增强型12引脚MSOP和10引脚（3mm×3mm）DFN封装

应用领域

小电流高压稳压器
电池供电系统用稳压器
电信应用
汽车应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	80V
	输出电压	1.24V~60V
	输出电流	50mA
	电源纹波抑制比(PSRR)	85dB@(120Hz)

	属性	参数值
	压差	550mV@(50mA)
	静态电流(Iq)	-
	噪声	-
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
