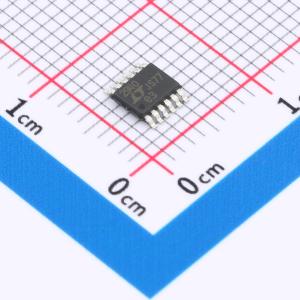

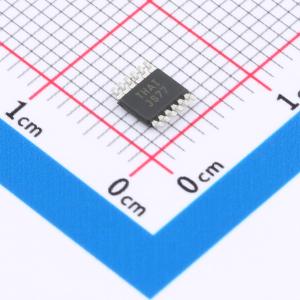

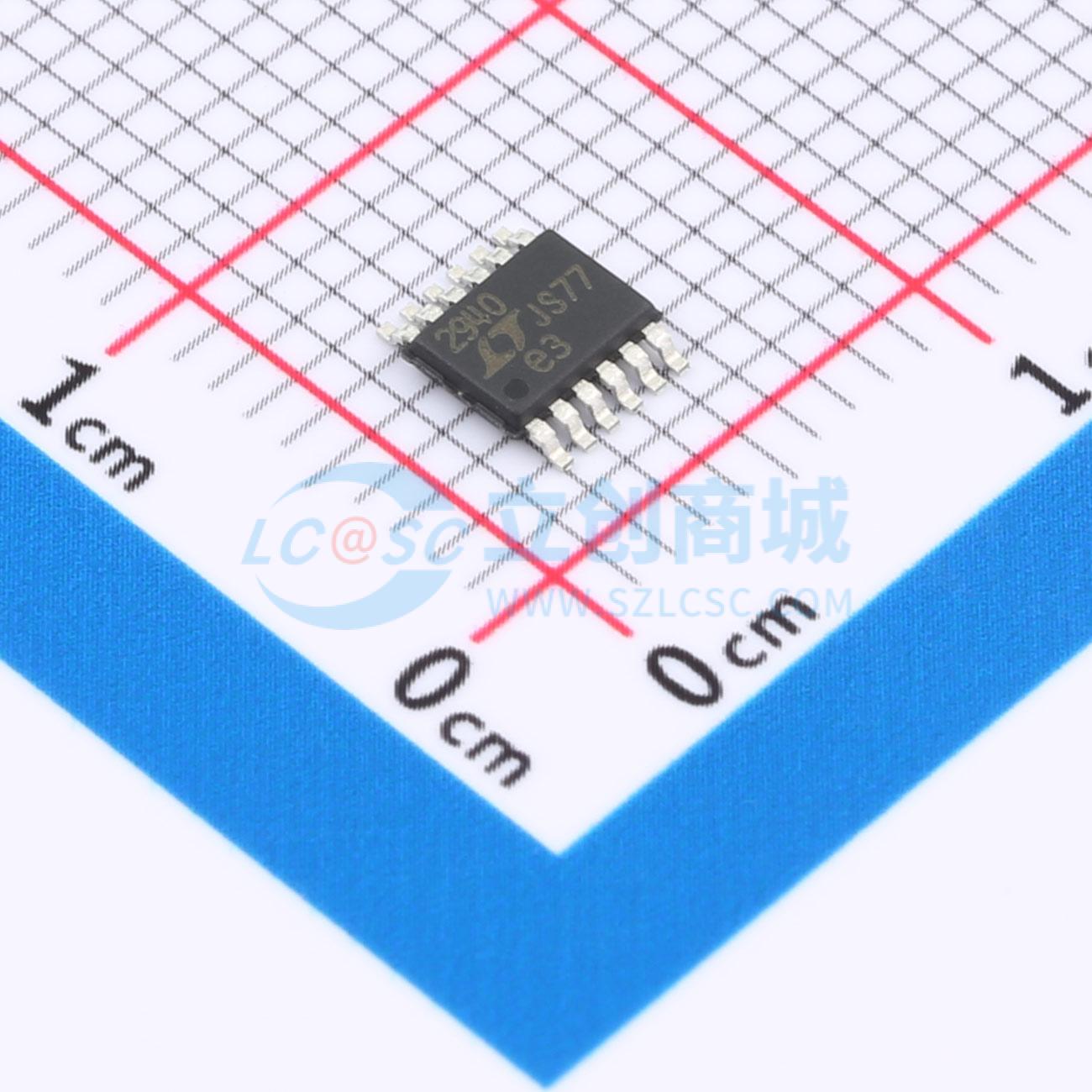

温馨提醒：图片仅供参考，商品以实物为准
LT2940IMS#PBF
功率和电流监视器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT2940可测量高端电流和差分电压，将二者相乘后输出与瞬时功率成正比的电流。四象限乘法器和推挽输出级能正确处理双向高端电流和双极性电压差，使LT2940可指示正向和反向功率流。集成比较器带有反相和同相集电极开路输出，使LT2940成为一款完整的功率电平监视器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT2940IMS#PBF
- 商品编号
- C666061
- 商品封装
- MSOP-12
- 包装方式
- 管装
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | -8V~8V | |
| 带宽 | 500kHz | |
| 输入偏置电流(Ib) | 100nA | |
| 输入失调电压(Vos) | 40mV | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | ±8V | |
| 最大电源宽度(Vdd-Vss) | 80V | |
| 单电源 | 6V~80V | |
| 静态电流(Iq) | 2mA | |
| 输出电流 | 1.2mA | |
| 输入失调电流(Ios) | 50nA |
商品概述
LT2940可测量高端电流和差分电压，将二者相乘后输出与瞬时功率成正比的电流。四象限乘法器和推挽输出级可正确处理双向高端电流和双极性电压差，使LT2940能够指示正向和反向功率流。 集成比较器具有反相和同相开路集电极输出，使LT2940成为一个完整的功率电平监视器。此外，与所感测的高端电流成正比的输出电流可用于电流监测。电流模式输出使缩放、滤波和时间积分变得简单，只需选择外部电阻和/或电容即可。
商品特性
- 四象限功率测量
- ±5%功率测量精度
- 4V至80V高端检测，最大100V
- 电流模式功率和电流输出
- 输出带宽超过500kHz
- ±3%电流测量精度
- 6V至80V电源范围，最大100V
- 反相和同相开路集电极比较器输出
- 提供12引脚DFN（3mm×3mm）和12引脚MSOP封装
应用领域
- 板级功率和电流监测
- 线路卡和服务器功率监测
- 功率感应断路器
- 功率控制环路
- 功率/电能表
- 电池充电器计量
