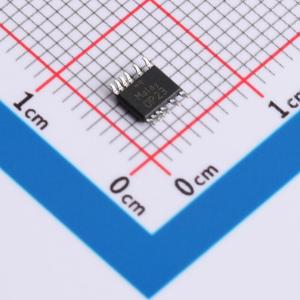

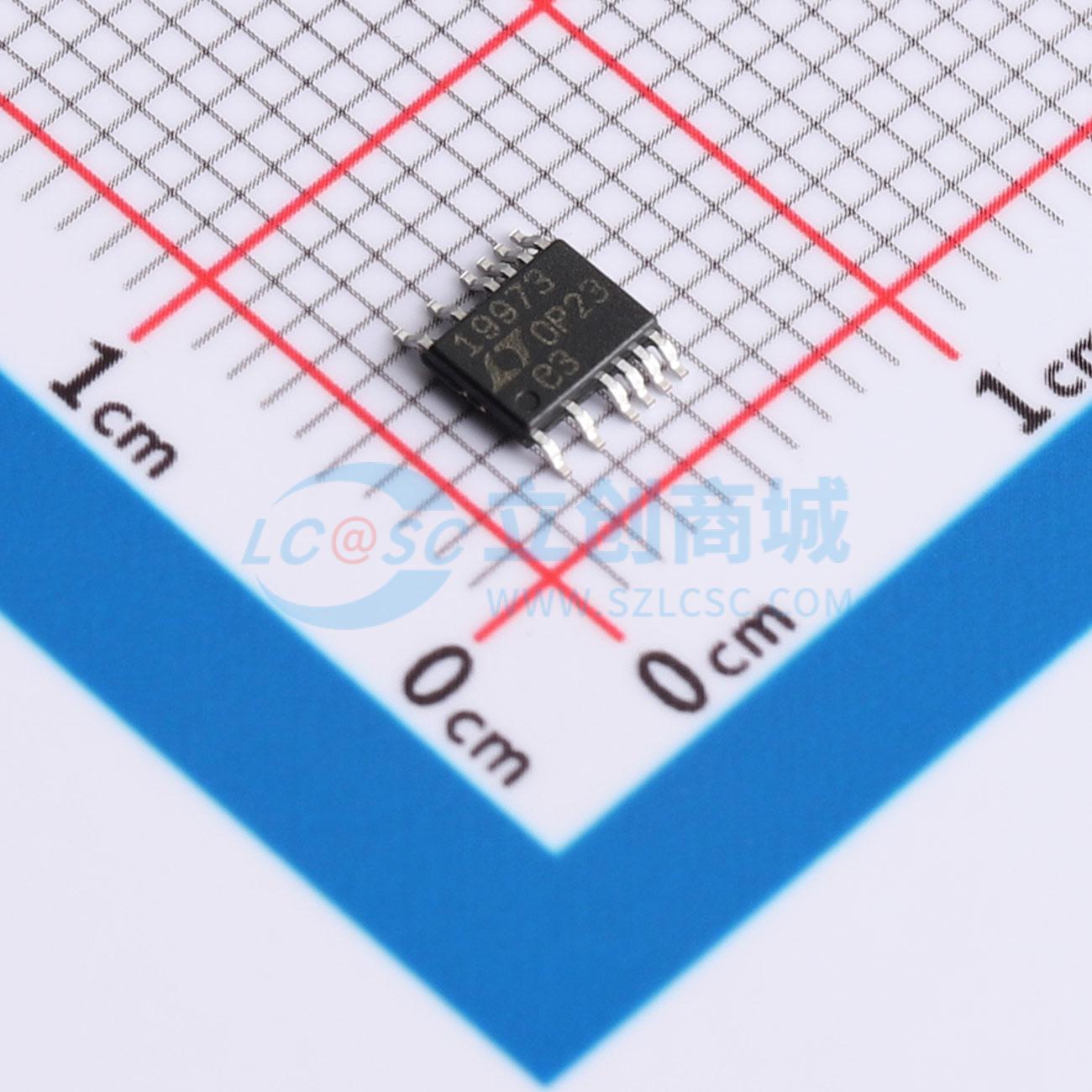

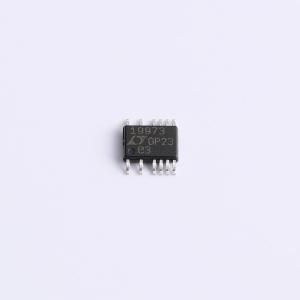

LT1997HMS-3#PBF

LT1997-3将精密运算放大器与高度匹配的电阻器相结合，形成了一个用于精确放大电压的单芯片解决方案。无需外部元件，即可实现增益从 -13 到 +14，精度达 0.006%（60ppm）。LT1997-3特别适合用作差分放大器，其出色的电阻匹配可实现大于 91dB 的共模抑制比。 该放大器的最大输入失调电压为 60μV，-3dB 带宽为 1.1MHz（增益 = 1）。LT1997-3可在 3.3V 至 50V 的任何电源电压下工作，仅消耗 350μA 的电源电流。输出通常可在任一电源轨的 100mV 范围内摆动。 电阻器在不同温度下仍能保持出色的匹配性能；匹配温度系数保证小于 1ppm/°C。电阻器的电压线性度极高，增益非线性小于 2ppm。 LT1997-3在 5V 和 ±15V 电源以及 -40°C 至 125°C 的温度范围内进行了全面的规格测试。该器件提供节省空间的 16 引脚 MSOP 和 4mm × 4mm DFN14 封装。

• 引脚可配置为差分放大器、反相放大器或同相放大器
• 最小直流共模抑制比 91dB（增益 = 1）
• 交流共模抑制比 65dB（100kHz 时，增益 = 1）
• 最大增益误差 0.006%（60ppm）（增益 = 1）
• 最大增益误差漂移 1ppm/°C
• 最大增益非线性 2ppm
• ±160V 共模电压范围
• 宽电源电压范围：3.3V 至 50V
• 轨到轨输出
• 电源电流 350μA
• 运算放大器最大失调电压 60μV
• -3dB 带宽 1.1MHz（增益 = 1）
• 低功耗关断：20µA
• 节省空间的 MSOP 和 DFN 封装

• 高端或低端电流检测
• 双向宽共模范围电流检测
• 高压到低压电平转换
• 工业数据采集前端
• 隔离电路的替代方案
• 差分转单端转换
