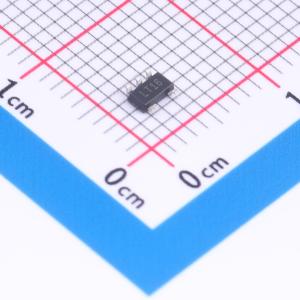

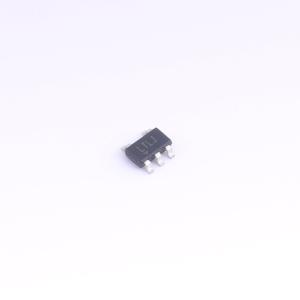

温馨提醒：图片仅供参考，商品以实物为准

LT1812IS5#TRMPBF

具停机功能的 3mA、100MHz、750V/us 运算放大器

描述: 具停机功能的 3mA、100MHz、750V/μs 运算放大器
品牌名称: ADI(亚德诺)
商品型号: LT1812IS5#TRMPBF
商品编号: C665404
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	12.6V
	轨到轨	-
	增益带宽积(GBP)	-
	输入失调电压(Vos)	3mV
	输入失调电压温漂(Vos TC)	30uV/℃
	压摆率(SR)	750V/us
	输入偏置电流(Ib)	6uA

	属性	参数值
	输入失调电流(Ios)	-
	噪声密度(eN)	8nV/√Hz@10kHz
	共模抑制比(CMRR)	82dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	-
	输出电流	-
	工作温度	-40℃~+85℃
	单电源	5V
	双电源(Vee~Vcc)	-5V~5V

商品概述

LT1812 是一款低功耗、高速、压摆率极高且直流性能出色的运算放大器。与带宽相当的其他器件相比，LT1812 的特点是降低了电源电流、降低了输入失调电压、降低了输入偏置电流并提高了直流增益。节能关断功能可将电源电流降至 50μA。该电路拓扑是一种具有电流反馈放大器压摆特性的电压反馈放大器。在 ±5V 电源供电时，输出可驱动 100Ω 负载至 ±3.5V。在单 5V 电源供电时，当 100Ω 负载连接到 2.5V 时，输出摆幅为 1.1V 至 3.9V。该放大器在连接 1000pF 容性负载时能保持稳定，这使其在缓冲器和电缆驱动器应用中非常有用。

商品特性

增益带宽 100MHz
压摆率 750V/μs
最大电源电流 3.6mA
关断状态下电源电流 50μA
输入噪声电压 8nV/√Hz
单位增益稳定
最大输入失调电压 1.5mV
最大输入偏置电流 4μA
最大输入失调电流 400nA
最小输出电流 40mA，VOUT = ±3V
最小输入共模范围 ±3.5V，VS = ±5V
5V 阶跃至 0.1% 的建立时间 30ns
在 ±5V、单 5V 电源下有参数规定
工作温度范围：-40℃ 至 85℃
薄型（1mm）SOT - 23（ThinSOT）和 S8 封装

应用领域

宽带放大器
缓冲器
有源滤波器
视频和射频放大
电缆驱动器
数据采集系统
