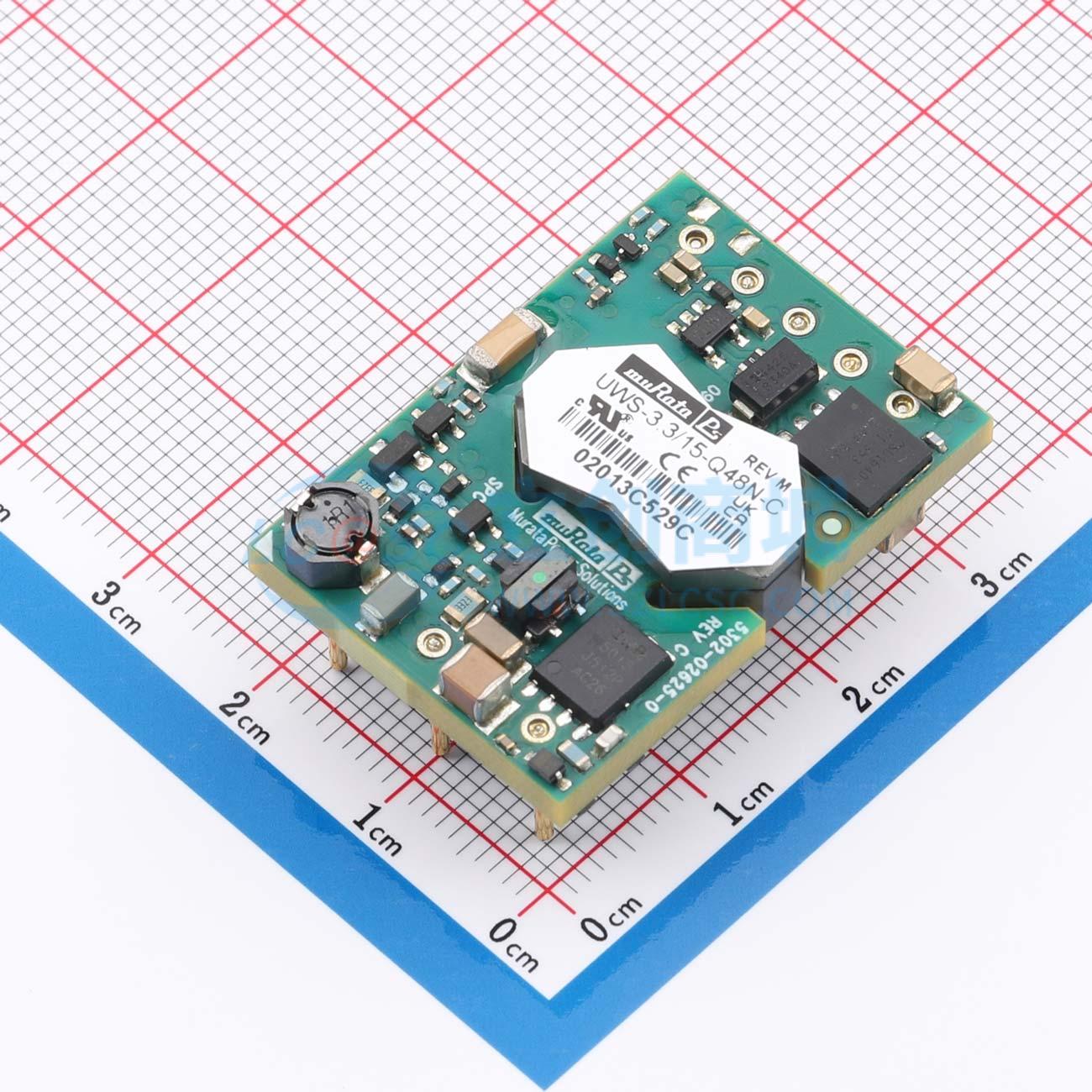

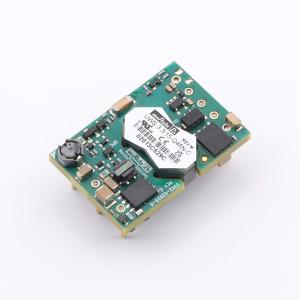

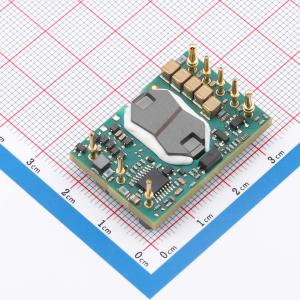

UWS-3.3/15-Q48N-C
十六分之一砖DOSA兼容宽输入隔离式DC-DC转换器，适用于高电流应用，具备高效率、自保护等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- muRata(村田)
- 商品型号
- UWS-3.3/15-Q48N-C
- 商品编号
- C6008095
- 商品封装
- DIP,33x22.9mm
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 开放型 | |
| 输出通道数 | 1 | |
| 输出功率 | 49.5W | |
| 工作电压(Vin) | 18V~75V | |
| 转换效率 | 89% | |
| 输出电压(Vout) | 3.3V | |
| 输出电流(最大值) | 15A | |
| 最大容性负载 | 10000uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 2.25kV | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 280kHz | |
| 纹波噪声 | 90mVp-p | |
| 长度 | 33mm | |
| 宽度 | 22.9mm | |
| 高度 | 9.1mm | |
| 稳压类型 | 稳压型 |
应用领域
- 移动应用
- 数据通信和电信应用
- 手机信号塔
- 数据中心
- 服务器农场
- 网络中继器
