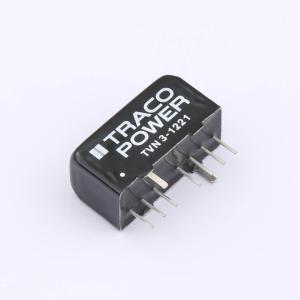

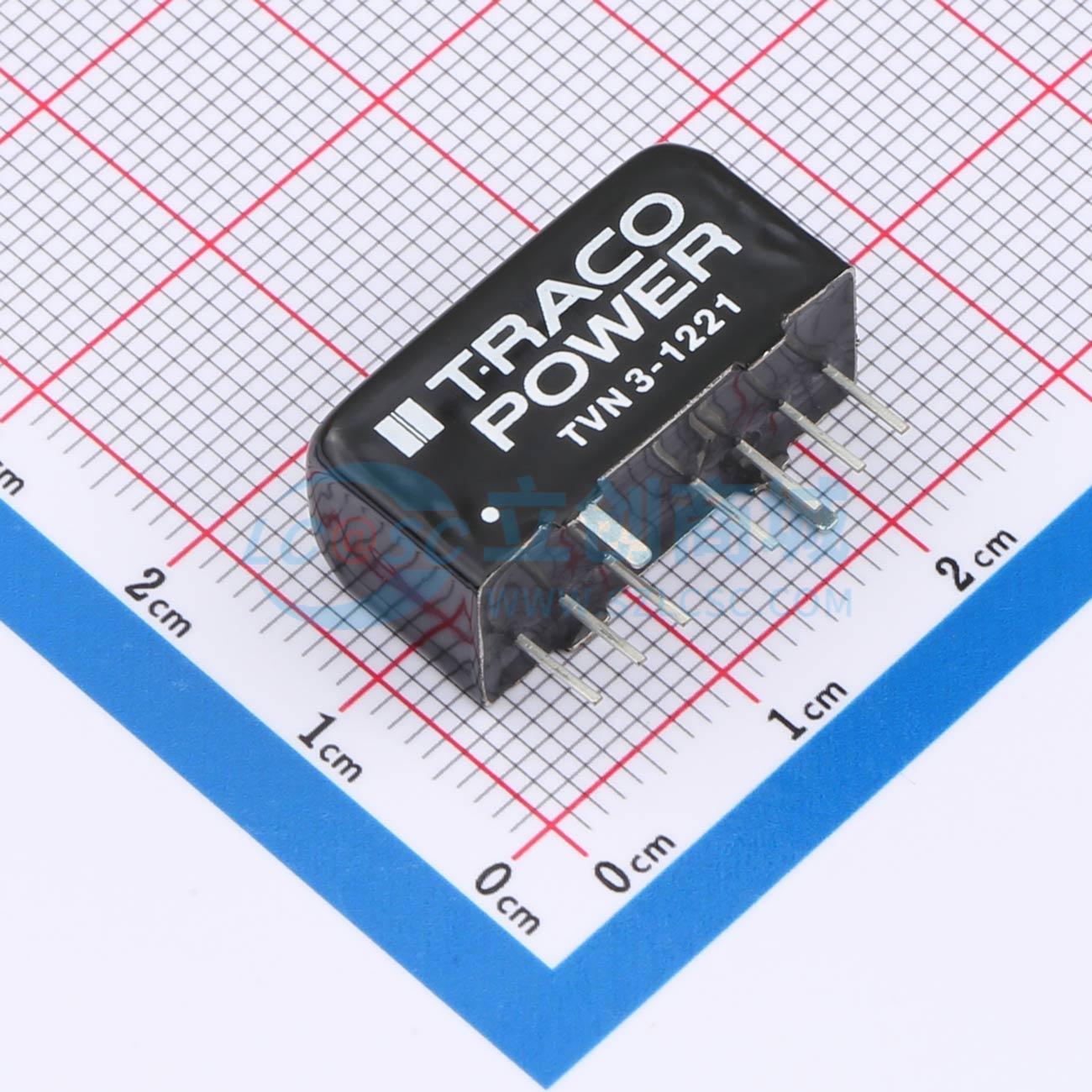

TVN 3-1221

9V~18V 5V 300mA 3W

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TVN 3系列包含超低纹波和噪声的3瓦DC/DC转换器。它们采用紧凑的SIP - 8封装，输出完全稳压。除了标准的2:1输入电压范围外，低输入电压型号的输入电压范围扩展至4.5 - 13.2 VDC（3:1）。在高达75℃的环境温度下可满载可靠运行，无需降额；在高达90℃的环境温度下，降额50%仍可运行。具备1600 VDC的输入/输出隔离电压和短路电流保护功能，适用于空间有限的广泛应用场景。
品牌名称: TRACO POWER
商品型号: TVN 3-1221
商品编号: C6000840
商品封装: SIP,21.8x9.6mm
包装方式: 管装
商品毛重: 8.29克(g)

商品参数

商品概述

TVN 3系列包含超低纹波和噪声的3瓦DC/DC转换器。它们采用紧凑的SIP - 8封装，输出完全稳压。除了标准的2:1输入电压范围外，低输入电压型号的输入电压范围扩展至4.5 - 13.2 VDC（3:1）。在高达75℃的环境温度下可满载可靠运行，无需降额；在高达90℃的环境温度下，降额50%仍可运行。具备1600 VDC的输入/输出隔离电压和短路电流保护功能，适用于空间有限的广泛应用场景。

商品特性

超低纹波和噪声，典型值为10mVp - p
紧凑的SIP - 8封装
输入电压范围：4.5 - 13.2、9 - 18、18 - 36、36 - 75 VDC
输入/输出隔离1600 VDC
工作温度范围：-40℃至+75℃，无需降额
输出完全稳压
短路保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离电源模块
	输出通道数	2
	输出功率	3W
	工作电压(Vin)	9V~18V
	转换效率	82%
	输出电压(Vout)	5V
	输出电流(最大值)	300mA

	属性	参数值
	最大容性负载	1200uF
	隔离电压(Vrms)	1.6kV
	特性	短路保护
	工作温度	-40℃~+90℃
	静态电流(Iq)	30mA
	纹波噪声	10mVp-p
