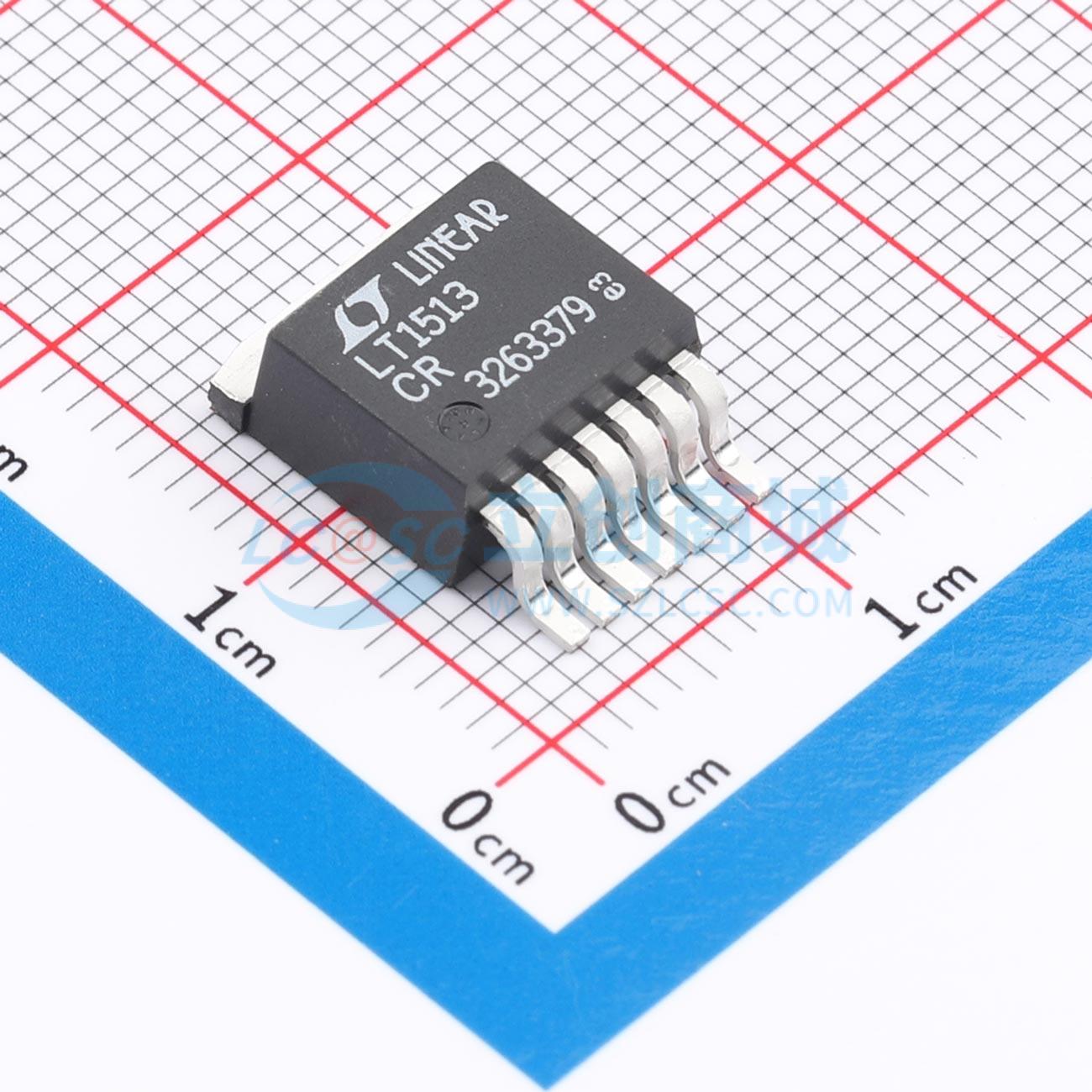

温馨提醒：图片仅供参考，商品以实物为准

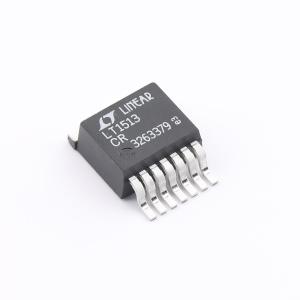

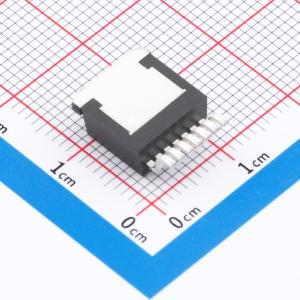

LT1513CR#TRPBF

SEPIC 恒定或可编程电流 / 恒定电压电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT1513是一款500kHz电流模式开关稳压器，专为打造恒流/恒压或可编程电流/电压的电池充电器而设计。除常规的电压反馈节点外，它还配备了一个电流检测反馈电路，可精确控制反激式或单端初级电感转换器（SEPIC）拓扑充电器的输出电流。这些拓扑结构使电流检测电路能够以地为参考，并与电池完全隔离，从而简化了电池切换和系统接地问题
品牌名称: ADI(亚德诺)
商品型号: LT1513CR#TRPBF
商品编号: C664140
商品封装: DDPAK-7
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

LT1513是一款500kHz电流模式开关稳压器，专门设计用于构建恒流或可编程电流/恒压电池充电器。除了常规的电压反馈节点外，它还具备一个电流检测反馈电路，可精确控制反激式或SEPIC（单端初级电感转换器）拓扑充电器的输出电流。这些拓扑结构使电流检测电路能够以地为参考，并与电池完全隔离，从而简化了电池切换和系统接地问题。此外，这些拓扑结构允许在输入电压低于电池电压时仍能进行充电。LT1513还能以浮动或接地模式高效驱动CCFL罗耶尔转换器。 LT1513的最大开关电流为3A，这使得单节锂离子电池的充电电流最高可达2A。恒压模式下1%的精度非常适合锂电池应用。充电电流可针对所有电池类型轻松编程。

商品特性

充电器输入电压可高于、等于或低于电池电压
可对电压高达20V的任意数量电池进行充电
可充电锂电池的电压精度为1%
100mV电流检测电压，实现高效率（LT1513）
0mV电流检测电压，便于进行电流编程（LT1513 - 2）
电池可直接接地
500kHz开关频率，使电感尺寸最小化
充电电流可轻松编程或关断

应用领域

镍镉、镍氢、铅酸或锂可充电电池的充电
精密限流电源
恒压/恒流电源
传感器激励
通用输入CCFL驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(750个/圆盘，最小起订量 1 个)

个

起订量：1 个750个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	2.7V~25V
	最大充电电流	2A
	充电饱和电压	-
	放电截止电压	-

	属性	参数值
	电池类型	镍镉电池；镍氢电池；铅酸电池；锂电池
	电池节数	-
	工作温度	0℃~+125℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	4mA
