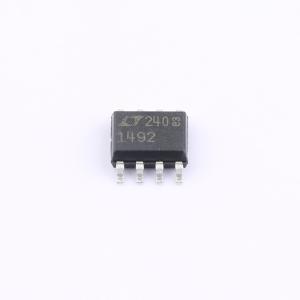

LT1492CS8#TRPBF
5MHz、3V/us、低功率、单电源、双通道精准型运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5MHz、3V/μs、低功率、单电源、双通道精准型运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1492CS8#TRPBF
- 商品编号
- C664021
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 1.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 5MHz | |
| 输入失调电压(Vos) | 180uV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 3V/us | |
| 输入偏置电流(Ib) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 20nA | |
| 噪声密度(eN) | 17.3nV/√Hz@10Hz | |
| 共模抑制比(CMRR) | 102dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 425uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.5V~36V |
商品概述
LT1492/LT1493 是双路/四路、低功耗、单电源精密运算放大器，增益带宽积为 5MHz，压摆率为 3V/µs，每个放大器的静态电源电流仅为 450µA。 LT1492/LT1493 的最大输入失调电压仅为 180µV，在大多数系统中无需进行调节，同时还能提供低功耗单电源放大器中不常见的高频性能。 LT1492/LT1493 可在任何大于 2.5V 且总电压小于 36V 的电源下工作，并针对单 3.3V、单 5V 和 ±15V 电源进行了规格定义。即使静态电源电流较低，其最小输出驱动电流仍可达 20mA，非常适合驱动低阻抗负载。 输入信号超出电源电压范围时，不会损坏器件，也不会导致输出相位反转。低工作电压以及较宽的输入和输出范围，使 LT1492/LT1493 放大器非常适合电池供电应用。
商品特性
- 增益带宽积：典型值 5MHz
- 压摆率：典型值 3V/µs
- 每个放大器的低电源电流：最大值 0.55mA
- 输入失调电压：最大值 180µV
- 输入失调电压漂移：最大值 3µV/°C
- 输入失调电流：最大值 20nA
- 输入偏置电流：最大值 100nA
- 开环增益：最小值 1500V/mV（VS = ±15V）
- 低输入噪声电压：16.5nV/√Hz
- 低输入噪声电流：0.14pA/√Hz
- 大输出驱动电流：最小值 20mA
- 单电源工作
- 输入电压范围包含地
- 吸收电流时输出可摆至地
- 宽电源电压范围：2.5V 至 36V
- 针对 3.3V、5V 和 ±15V 电源进行了规格定义
- 双路放大器采用 8 引脚 PDIP 和 SO 封装
- 四路放大器采用窄体 16 引脚 SO 封装
应用领域
- 电池供电系统
- 便携式仪器
- 有源滤波器
- 光电二极管放大器
- DAC 电流转电压放大器
- 精密交流转直流转换器（全波整流器和滤波器）
