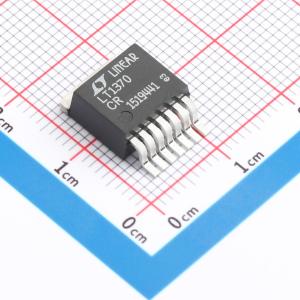

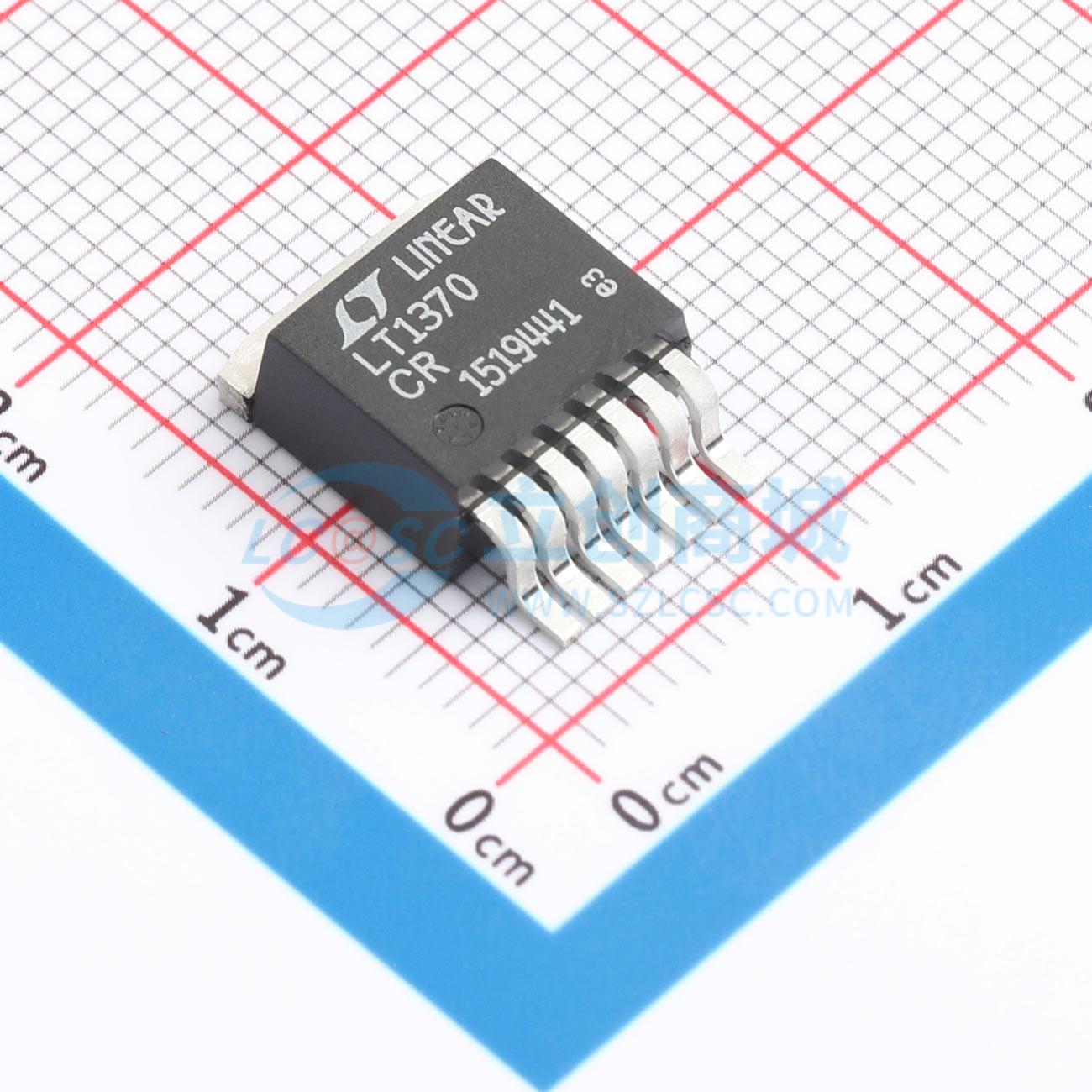

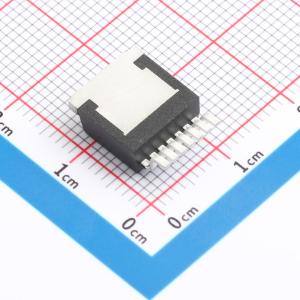

温馨提醒：图片仅供参考，商品以实物为准

LT1370CR#TRPBF

500kHz、高效率 6A 开关稳压器

品牌名称: ADI(亚德诺)
商品型号: LT1370CR#TRPBF
商品编号: C663529
商品封装: DDPAK-7
包装方式: 编带
商品毛重: 1.741克(g)

商品参数

商品概述

LT1370是一款单片高频电流模式开关稳压器。它可在所有标准开关配置下工作，包括升压、降压、反激、正激、反相和“Cuk”。芯片上集成了一个6A的高效开关，以及所有的振荡器、控制和保护电路。 LT1370的静态电流通常仅为4.5mA，且效率比前代产品更高。高频开关允许使用非常小的电感器。新的设计技术提高了灵活性并保持了易用性。开关可轻松与外部逻辑电平源同步。关断引脚置低电平可将电源电流降至12µA。独特的误差放大器电路可调节正或负输出电压，同时保持简单的频率补偿技术。非线性误差放大器跨导可减少启动或过载恢复时的输出过冲。振荡器频率偏移可在过载条件下保护外部元件。

商品特性

更高效率的快速开关，使用小电感：4.7µH
全表面贴装元件
最低电源电压低：2.7V
静态电流：典型值4.5mA
电流限制功率开关：6A
可调节正或负输出
关断电源电流：典型值12µA
易于外部同步
开关电阻：典型值0.065Ω

应用领域

升压稳压器
笔记本电脑电源
多输出反激电源
反相电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型；升压型
	工作电压	2.7V~30V
	输出电压	1.245V~35V
	输出电流	6A
	开关频率	500kHz

	属性	参数值
	工作温度	0℃~+70℃@(TA)
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；正激式；反相式；反激式；降压式；Cuk
	开关管(内置/外置)	内置
	输出类型	可调
