温馨提醒：图片仅供参考，商品以实物为准

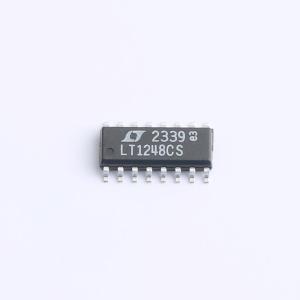

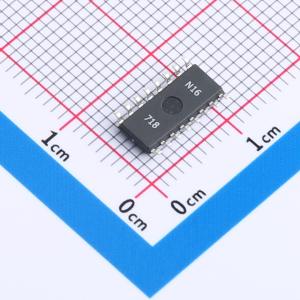

LT1248CS#PBF
功率因数控制器
- 描述
- LT1248 为通用离线电源系统提供有源功率因数校正。通过采用固定高频 PWM 电流平均法，无需斜率补偿，与采用峰值电流检测或零电流开关方法的系统相比，LT1248 在连续和不连续两种工作模式下，使用更小的磁性元件即可实现更低的线电流失真。LT1248 采用一个包含来自电压放大器的平方增益函数的乘法器，以降低轻输出负载时的交流增益，从而保持低线电流失真和高系统稳定性。LT1248 还具备滤波能力，可抑制线路开关噪声，这种噪声在输入到乘法器时可能导致系统不稳定。乘法器电流输入端的低偏置电压可将线电流死区降至最低。LT1248 具备多种保护功能，包括峰值电流限制和过压保护，并且可以在高达 300kHz 的频率下工作。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1248CS#PBF
- 商品编号
- C663291
- 商品封装
- SO-16
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 11.5V~25V | |
| 开关频率 | 100kHz | |
| 最大占空比 | 96% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 升压式 | |
| 特性 | 过压保护(OVP) | |
| 工作温度 | 0℃~+100℃ | |
| 工作模式 | CCM；DCM |
商品概述
LT1248 为通用离线电源系统提供有源功率因数校正。通过采用固定高频 PWM 电流平均法，无需斜率补偿，与采用峰值电流检测或零电流开关方法的系统相比，LT1248 在连续和不连续两种工作模式下，使用更小的磁性元件即可实现更低的线电流失真。 LT1248 采用一个包含来自电压放大器的平方增益函数的乘法器，以降低轻输出负载时的交流增益，从而保持低线电流失真和高系统稳定性。LT1248 还具备滤波能力，可抑制线路开关噪声，这种噪声在输入到乘法器时可能导致系统不稳定。乘法器电流输入端的低偏置电压可将线电流死区降至最低。 LT1248 具备多种保护功能，包括峰值电流限制和过压保护，并且可以在高达 300kHz 的频率下工作。
商品特性
- 采用线电流平均法，在宽负载范围内实现高功率因数
- 无需开关即可全球通用
- 瞬时过压保护
- 最小化线电流死区
- 典型启动电源电流为 250μA
- 抑制线路开关噪声
- 具备同步能力
- 低静态电流：9mA
- 快速 1.5A 峰值电流栅极驱动器
应用领域
- 通用功率因数校正电源
- 高达 1500W 的预调节器
