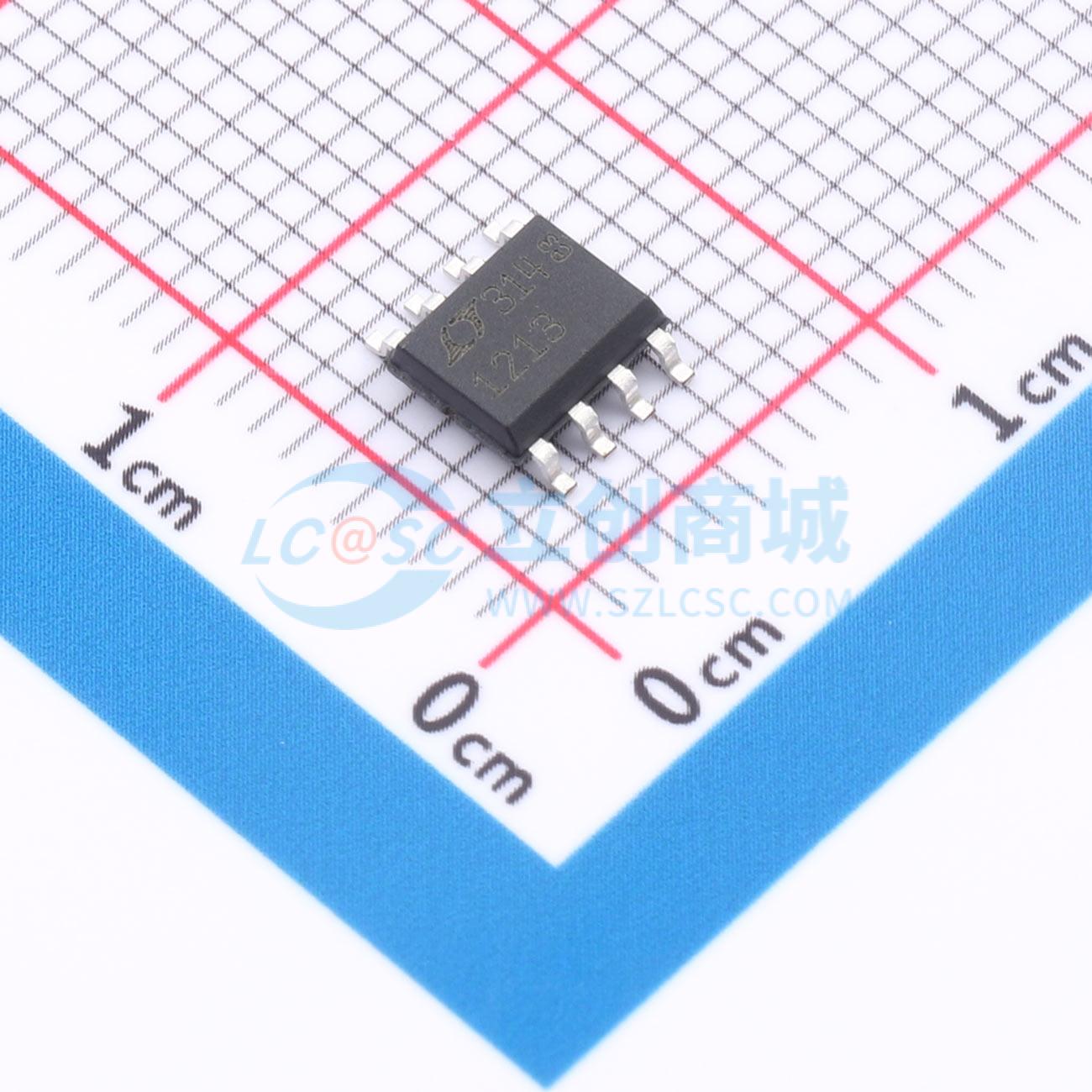

温馨提醒：图片仅供参考，商品以实物为准
LT1213CS8#TRPBF
28MHz、12V/us、单电源双通道精准运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 28MHz、12V/μs、单电源双通道精准运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1213CS8#TRPBF
- 商品编号
- C663156
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 增益带宽积(GBP) | 28MHz | |
| 输入失调电压(Vos) | 275uV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 12V/us | |
| 输入偏置电流(Ib) | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 40nA | |
| 噪声密度(eN) | 10nV/√Hz@10Hz | |
| 共模抑制比(CMRR) | 105dB | |
| 静态电流(Iq) | 3.8mA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.5V~36V | |
| 双电源(Vee~Vcc) | -15V~15V |
商品概述
LT1213 是一款双路单电源精密运算放大器，增益带宽积为 28MHz，压摆率为 12V/µs。LT1214 是该放大器的四路版本。LT1213/LT1214 的直流精度使大多数系统无需进行调节，同时还能提供单电源放大器通常不具备的高频性能。 LT1213/LT1214 可在总电压大于 2.5V 且小于 36V 的任何电源下工作。这些放大器在单 3.3V、单 5V 和 ±15V 电源下进行了规格测试，每个放大器仅需 2.7mA 的静态电源电流。输入信号可以超出电源电压范围，而不会损坏器件或导致输出相位反转。最小输出驱动电流为 30mA，非常适合驱动低阻抗负载。
商品特性
- 压摆率：典型值 12V/µs
- 增益带宽积：典型值 28MHz
- 快速建立至 0.01%：2V 阶跃至 200µV，典型值 500ns；10V 阶跃至 1mV，典型值 1.1µs
- 所有封装均具有出色的直流精度：输入失调电压：最大 275µV；输入失调电压漂移：最大 6µV/°C；输入失调电流：最大 40nA；输入偏置电流：最大 200nA；开环增益：最小 1200V/mV
- 单电源工作：输入电压范围包含地；输出在吸收电流时可摆至地
- 低输入噪声电压：典型值 10nV/√Hz
- 低输入噪声电流：典型值 0.2pA/√Hz
- 在 3.3V、5V 和 ±15V 下进行了规格测试
- 大输出驱动电流：最小 30mA
- 每个放大器的低电源电流：最大 3.5mA
- 双路版本采用 8 引脚 DIP 和 SO - 8 封装
- 四路版本采用 14 引脚 DIP 和窄型 SO - 16 封装
应用领域
- 2.5V 满量程 12 位系统：VOS ≤ 0.45LSB
- 10V 满量程 16 位系统：VOS ≤ 1.8LSB
- 有源滤波器
- 光电二极管放大器
- DAC 电流 - 电压放大器
- 电池供电系统
