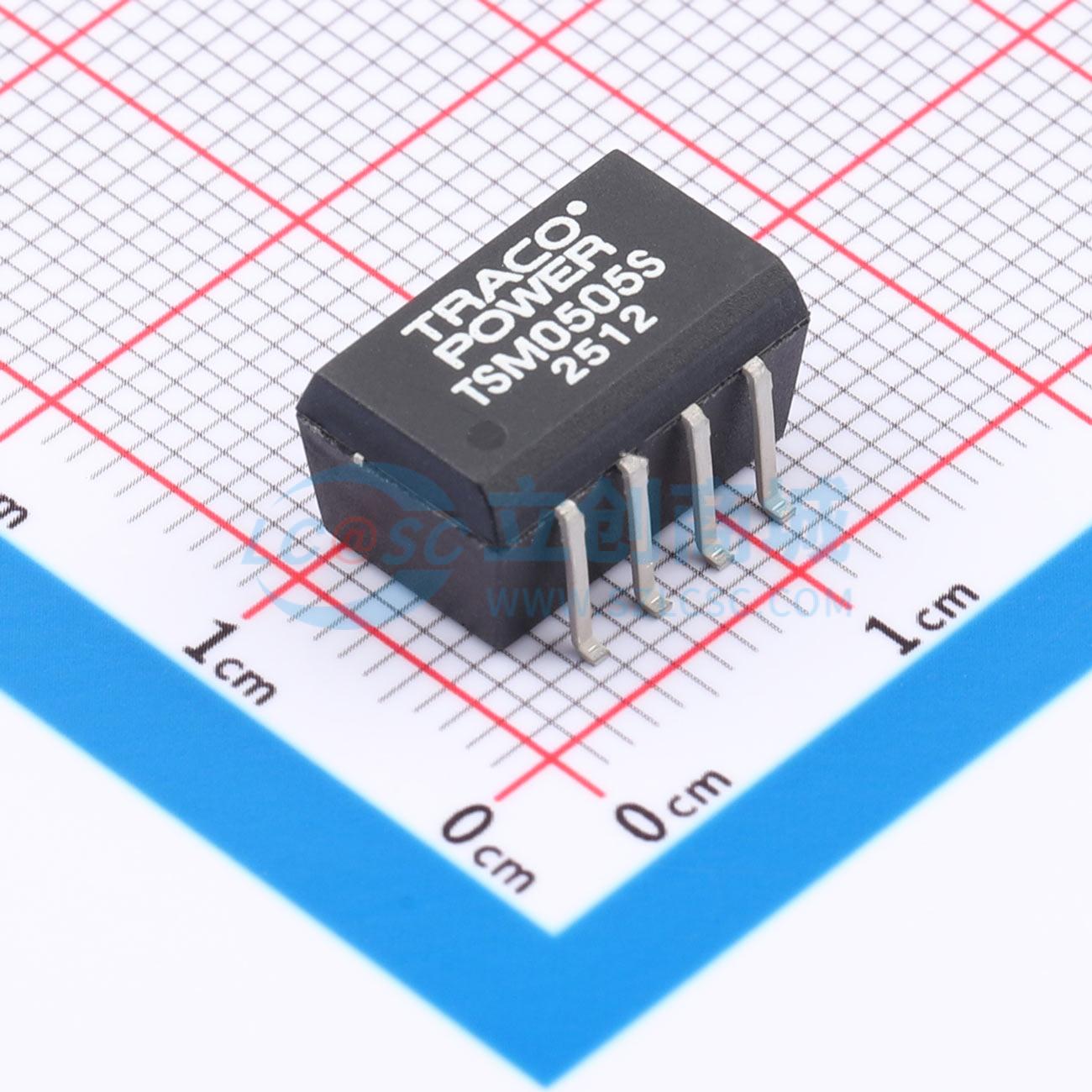

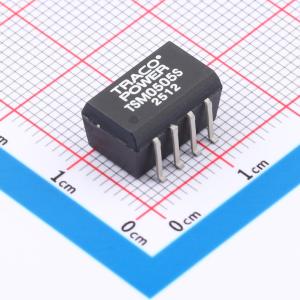

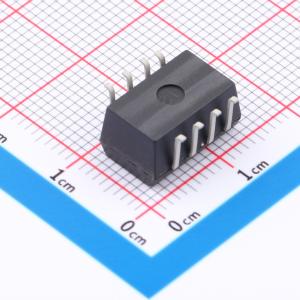

TSM 0505S
1W，DC/DC转换器，SMD封装，输入/输出隔离1000VDC，效率高达82%
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是隔离式直流/直流转换器，具有1W输出功率，采用模塑塑料封装，引脚精度适合自动化表面贴装生产。该器件可在高温无铅焊接工艺中顺利焊接。凭借其小尺寸，这些转换器是负载点电源转换、消除接地环路、降低噪声和数字接口应用的经济解决方案。
- 品牌名称
- TRACO POWER
- 商品型号
- TSM 0505S
- 商品编号
- C5988090
- 商品封装
- SMD-8P,12.7x8mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 33uF | |
| 隔离电压(Vrms) | 1kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 静态电流(Iq) | 30mA | |
| 纹波噪声 | 120mVp-p |
商品概述
TSM系列是输出功率为1W的隔离式DC/DC转换器，采用模塑塑料封装，引脚精度适合自动化表面贴装器件（SMD）生产。这些器件在高温无铅焊接工艺中可顺利焊接。凭借其小尺寸，这些转换器是负载点电源转换、消除接地环路、降低噪声和数字接口应用的经济之选。
商品特性
- SMD封装（SOIC-8/10）
- 采用引线框架技术制造
- 输入/输出隔离1000VDC
- 效率高达82%
- 工作温度范围为-40℃至+85℃
- 引脚共面性精度高
- 提供卷带封装
应用领域
- 负载点电源转换
- 消除接地环路
- 降低噪声
- 数字接口应用
