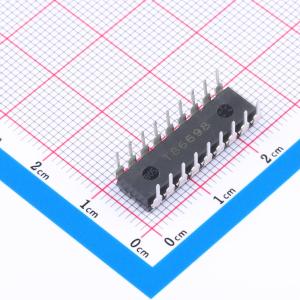

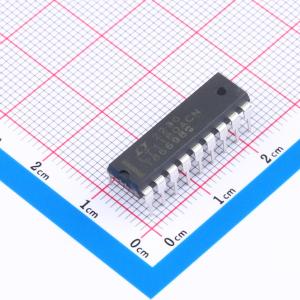

LT1180ACN#PBF

LT1180A/LT1181A 是双 RS232 驱动器/接收器对，内置电荷泵，可通过单一 5V 电源生成 RS232 电压电平。这些电路采用坚固的双极型设计，具备操作容错能力和 ESD 保护，这是竞争的 CMOS 设计所无法比拟的。这些电路仅使用 0.1µF 的外部电容，功耗仅为 40mW，即使在驱动重容性负载时，也能以 120k 波特率运行。芯片上的新型 ESD 结构使 LT1180A/LT1181A 能够承受多次 ±10kV 的静电冲击，无需在 RS232 线路引脚上使用昂贵的瞬态电压抑制二极管。LT1180A/LT1181A 完全符合 EIA RS232 标准。驱动器输出具备过载保护，可短路至地或承受高达 ±30V 的电压而不损坏。在关断或断电状态下，驱动器和接收器输出处于高阻抗状态，允许线路共享。

• ±10kV 以上的 ESD 保护
• 使用小电容：0.1µF
• 当 RL = 3k、CL = 2500pF 时，可实现 120kBaud 操作
• 当 RL = 3k、CL = 1000pF 时，可实现 250kBaud 操作
• 输出可承受 ±30V 电压而不损坏
• 与 CMOS 相当的低功耗：40mW
• 由单一 5V 电源供电
• 坚固的双极型设计
• 关闭或断电时，输出呈高阻抗状态
• 满足所有 RS232 规格
• 有带或不带关断功能可选
• 绝对无闭锁现象
• 采用 SO 封装

• 便携式计算机
• 电池供电系统
• 电源发生器
• 终端设备
• 调制解调器
