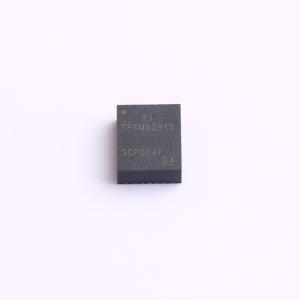

TPSM82913RDUR

TPSM8291x 器件是一系列高效、低噪声、低纹波的电流模式同步降压电源模块。这些器件非常适合对噪声敏感的应用，通常这类应用会使用 LDO 进行后级稳压，例如高速 ADC、时钟和抖动消除器、串行器、解串器以及雷达应用。该器件以 2.2 MHz 或 1 MHz 的固定开关频率工作，并且可以与外部时钟同步。为进一步降低输出电压纹波，该器件集成了环路补偿，可与可选的二级铁氧体磁珠 L - C 滤波器配合使用。此特性可使输出电压纹波低于 10 μVRMS。通过在 NR/SS 引脚上使用集成电容对内部电压基准进行滤波，可实现类似于低噪声 LDO 的低频噪声水平。还可以在模块上添加外部电容以进行额外滤波。可选的扩频调制方案可将 DC/DC 开关频率扩展到更宽的范围，从而降低混频杂散。

• 低输出噪声 <20 μV RMS（100 Hz 至 100 kHz）
• 铁氧体磁珠后低输出电压纹波 <10 μVRMS
• 高电源抑制比 >65 dB（高达 100 kHz）
• 2.2 MHz 或 1 MHz 固定频率峰值电流模式控制
• 可与外部时钟同步（可选）
• 集成环路补偿支持用于二级 L - C 滤波器的铁氧体磁珠，衰减 30 dB（可选）
• 扩频调制（可选）
• 3.0 V 至 17 V 输入电压范围
• 0.8 V 至 5.5 V 输出电压范围
• 57 mΩ/20 mΩ RDSon
• 输出电压精度 ±1%
• 精确的使能输入允许用户定义欠压锁定、精确排序、可调软启动
• 电源正常输出
• 输出放电（可选）
• -40℃ 至 125℃ 结温范围；-ET 版本为 -55℃ 至 125℃

• 电信基础设施
• 测试与测量
• 医疗
