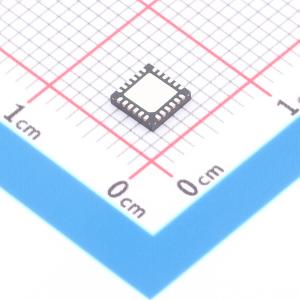

温馨提醒：图片仅供参考，商品以实物为准
HMC914LP4ETR
带信号丢失检测功能的12.5 Gbps限幅放大器，采用SMT封装 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 带信号丢失检测功能的12.5Gbps限幅放大器，采用SMT封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC914LP4ETR
- 商品编号
- C662799
- 商品封装
- SMD-24P(4x4)
- 包装方式
- 编带
- 商品毛重
- 1.19克(g)
商品参数
参数完善中
商品概述
HMC914LP4E是一款限幅放大器，设计用于支持高达12.5 Gbps的数据传输速率。该放大器可在较宽的输入电压电平范围内工作，并提供恒定电平的差分输出摆幅。HMC914LP4E具有信号丢失（LOS）指示输出功能，可使用LOSTH引脚调节输入信号幅度阈值电平。HMC914LP4E还设有输出电平控制引脚VAC，可用于损耗补偿或输出信号电平优化。差分输出信号摆幅可调节至最高750 mVp-p。芯片上还集成了直流偏置补偿功能。HMC914LP4E提供一个与输入信号幅度成正比的模拟RSSI输出电压。 所有单端输入信号在片上通过50欧姆电阻端接至+3.3V，可采用交流或直流耦合方式。HMC914LP4E的输出可采用差分或单端方式工作。HMC914LP4E采用单一+3.3V直流电源供电，采用符合RoHS标准的4x4 mm塑料SMT封装。
商品特性
- 支持高达12.5 Gbps的数据速率
- 差分小信号增益：32 dB
- 可编程信号丢失检测（LOS）
- 自动输出禁用模式
- 差分输出电压摆幅可调节至最高750 mVp-p
- 集成直流偏置校正
- 接收信号强度指示（RSSI）输出
- 24引脚4x4mm塑料SMT封装：16mm²
应用领域
- 基于SONET/SDH的传输系统
- OC-192光纤模块
- 10吉比特以太网
- 8倍和10倍光纤通道
- 宽带射频增益模块
