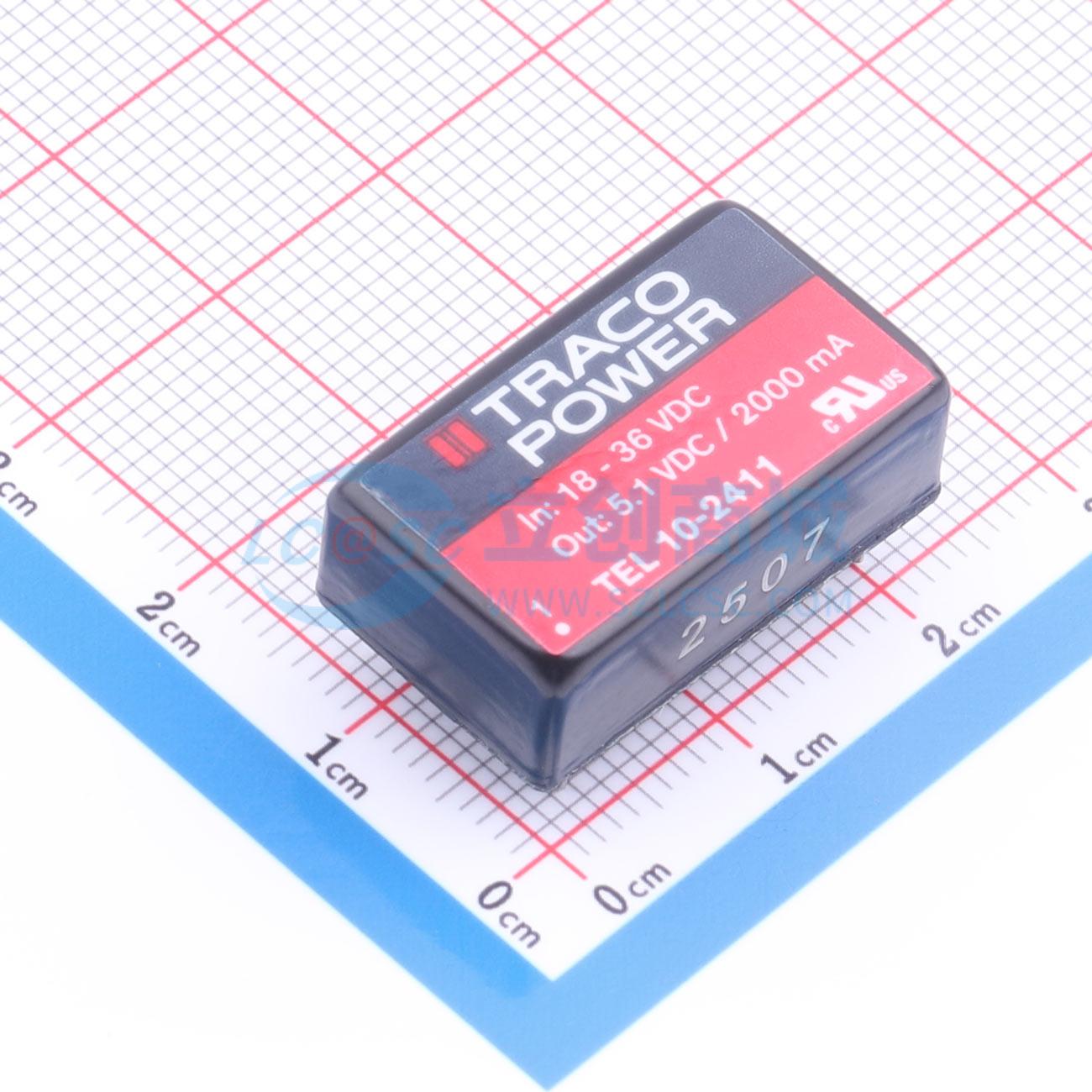

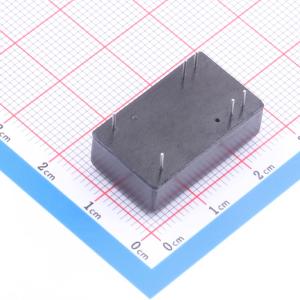

温馨提醒：图片仅供参考，商品以实物为准
TEL 10-2411
18V~36V 5.1V 2A 10W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款隔离式10瓦DC/DC转换器，采用超紧凑DIP-16金属封装。其设计目的是在不牺牲高效率的前提下，最大限度地缩小低功率DC/DC转换器的尺寸。该转换器具有2:1的宽输入电压范围，最高效率可达88%，可实现满载时最高+70℃、50%负载时最高+85℃的工作温度。内部有输入滤波器，符合传导发射EN 55032 A类标准，为仪器仪表、IT和工业电子领域中对空间和成本敏感的应用提供了整体经济的解决方案。
- 品牌名称
- TRACO POWER
- 商品型号
- TEL 10-2411
- 商品编号
- C5981807
- 商品封装
- DIP,23.8x13.7mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 10W | |
| 工作电压(Vin) | 36V | |
| 转换效率 | 83% | |
| 输出电压(Vout) | 5.1V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流(最大值) | 2A | |
| 隔离电压(Vrms) | 1.8kV | |
| 工作温度 | -40℃~+78℃ | |
| 长度 | 23.8mm | |
| 宽度 | 13.7mm | |
| 高度 | 8mm |
商品概述
TEL 10系列是一系列10瓦隔离式DC/DC转换器，采用超紧凑型DIP - 16金属封装。该系列的设计目的是在不牺牲高效率的前提下，最大限度地实现低功率DC/DC转换器的小型化。TEL 10系列以3.83 W/cm³的功率密度树立了新的标准。 TEL 10系列提供2:1的宽输入电压范围，效率高达88%，可在满载时实现高达+70℃的工作温度，在50%负载时可达85℃。 这些转换器内置输入滤波器，符合传导发射EN 55032 A级标准。TEL 10系列型号为仪器仪表、信息技术和工业电子领域中对空间和成本敏感的应用提供了整体经济的解决方案。
商品特性
- DIP - 16金属外壳中最紧凑的10瓦转换器
- 最高功率密度达3.83 W/cm³
- 六面屏蔽金属外壳，带绝缘基板
- 2:1宽输入电压范围
- 高效率，低热损耗
- 工作温度范围为 - 40℃至 + 88℃
- 内置EN 55032 A级滤波器
- 电流限制和短路保护
应用领域
- 仪器仪表
- 信息技术
- 工业电子
