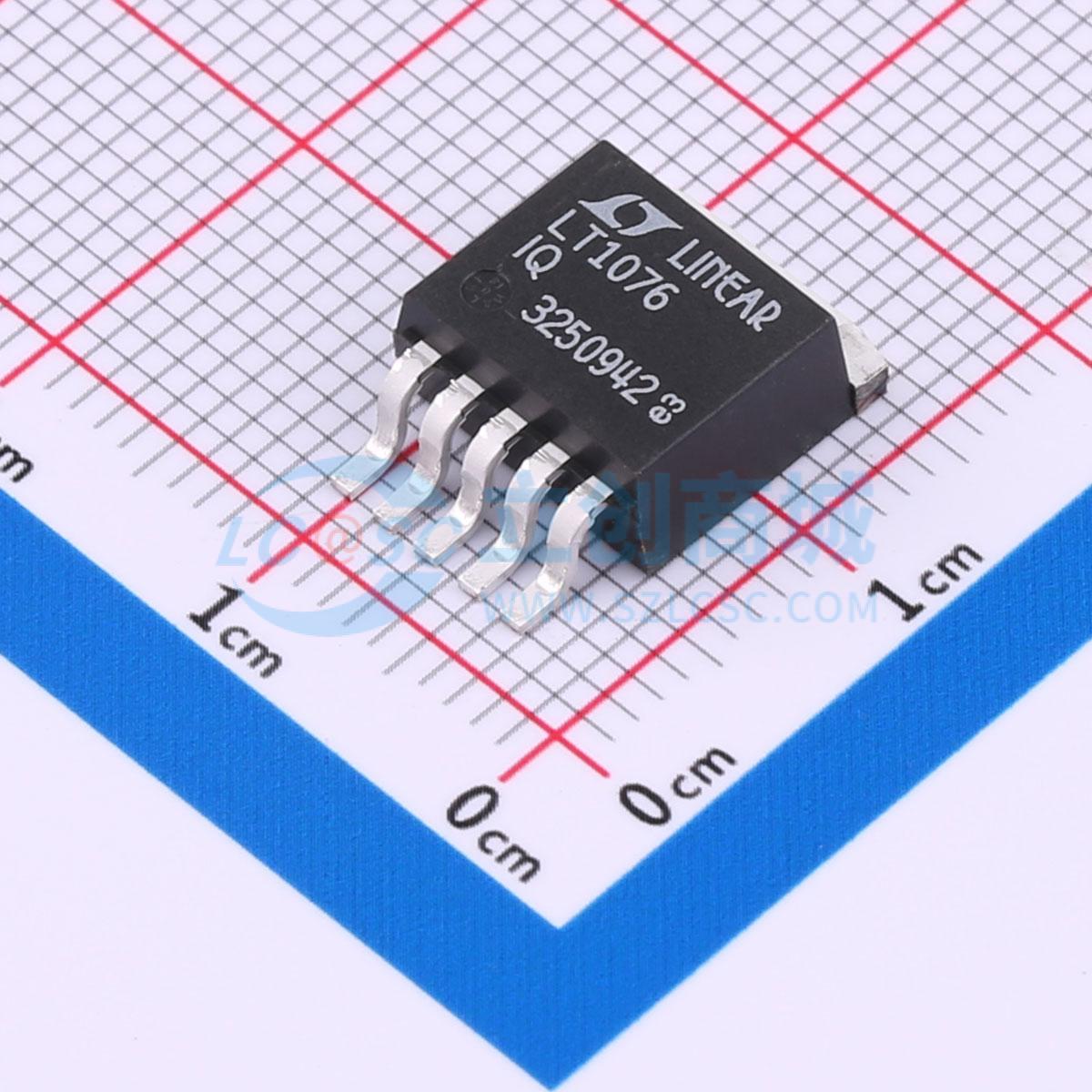

温馨提醒：图片仅供参考，商品以实物为准

LT1076IQ#TRPBF

5A 单片式双极开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT1074是一款5A的单片双极型开关稳压器（LT1076额定电流为2A），正常工作仅需少量外部元件。功率开关、所有振荡器和控制电路以及所有限流元件均集成在芯片上。其拓扑结构为经典的正“降压”配置，但多项设计创新使该器件可作为正到负转换器、负升压转换器和反激式转换器使用
品牌名称: ADI(亚德诺)
商品型号: LT1076IQ#TRPBF
商品编号: C662415
商品封装: DDPAK-5
包装方式: 编带
商品毛重: 1.635克(g)

商品参数

商品概述

LT1074是一款5A（LT1076额定电流为2A）的单片双极型开关稳压器，正常工作仅需几个外部元件。功率开关、所有振荡器和控制电路以及所有电流限制组件均集成在芯片上。其拓扑结构为经典的正“降压”配置，但多项设计创新使该器件可用作正到负转换器、负升压转换器和反激式转换器。开关输出规定可在接地以下摆动40V，使LT1074能够在降压模式下驱动抽头电感，输出电流高达10A。 LT1074在反馈环路中使用了真正的模拟乘法器。这使得该器件能几乎即时响应输入电压波动，并使环路增益与输入电压无关。因此，与以往设计相比，稳压器的动态性能得到显著改善。片上逐脉冲电流限制使LT1074在输出过载或短路时几乎不会损坏。作为降压转换器时，输入电压范围为8V至60V，但自启动功能允许在反相和升压配置中输入电压低至5V。 LT1074有低成本的TO - 220或DD封装可供选择，频率预设为100kHz，电流限制为6.5A（LT1076为2.6A）。还有一种7引脚TO - 220封装，可将电流限制调节至零。此外，还可对完全微功耗关断功能进行编程。也有固定5V输出、2A版本可供选择。

商品特性

5A板载开关（LT1074）
最高可在60V输入下工作
100kHz开关频率
动态性能大幅改善
有低成本的5引脚和7引脚封装可供选择
静态电流仅8.5mA
可编程电流限制
微功耗关断模式

应用领域

输出电压范围为2.5V至50V的降压转换器
5V输出、10A电流的抽头电感降压转换器
正到负转换器
负升压转换器
多输出降压转换器

数据手册PDF

放大查看下载PDF

优惠活动

8折起

购买数量

(750个/圆盘，最小起订量 1 个)

个

起订量：1 个750个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	8V~45V
	输出电压	2.5V~35V
	输出电流	2A
	开关频率	100kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式；反激式
	静态电流(Iq)	8.5mA
	开关管(内置/外置)	内置
	输出类型	可调
